Rozszerzenie analogowe 2WE/2WY | SR3XT43BD Schneider Electric

Opis i Kluczowe Cechy

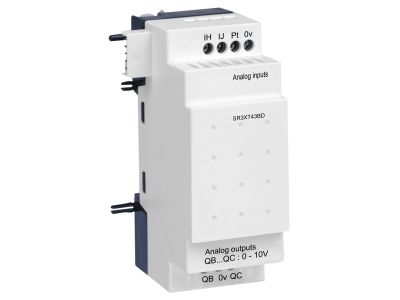

Moduł rozszerzenia analogowego SR3XT43BD firmy Zelio Logic to komponent dedykowany do inteligentnych przekaźników programowalnych serii Zelio Logic. Oferuje dwa wejścia i dwa wyjścia analogowe o rozdzielczości 10-bit, wyjście napięciowe 0–10 V z maksymalnym prądem obciążenia 10 mA oraz obsługę trójprzewodowego czujnika temperatury Pt100 zgodnego z IEC 751. Dzięki kompaktowej budowie i zaciskom śrubowym stanowi elastyczne narzędzie do rozbudowy systemów automatyki.

• 2 wejścia i 2 wyjścia analogowe: umożliwiają jednoczesne odczytywanie sygnałów pomiarowych i sterowanie urządzeniami wykonawczymi w jednym module, oszczędzając miejsce w szafie sterowniczej.
• Wyjście analogowe 0–10 V, I_max 10 mA: kompatybilne z większością siłowników, przetworników i rejestratorów stosowanych w automatyce przemysłowej i budynkowej.
• Rozdzielczość 10-bit na wejściu i wyjściu: zapewnia wystarczającą precyzję nadzoru procesów, sygnalizacji poziomów i sterowania proporcjonalnego.
• Obsługa czujnika temperatury Pt100 3-przewodowego (IEC 751): umożliwia bezpośredni, dokładny pomiar temperatury z kompensacją rezystancji przewodów.
• Stopień ochrony IP20 (obudowa) i IP40 (listwa zaciskowa): zabezpiecza przed przypadkowym dotknięciem części pod napięciem oraz wnikaniem ciał stałych o średnicy powyżej 1 mm.

Zgodność z Normami

Produkt spełnia wymagania norm odporności na zakłócenia elektromagnetyczne: EN/IEC 61000-4-2 (wyładowania elektrostatyczne, poziom 3), EN/IEC 61000-4-3 (pole elektromagnetyczne), EN/IEC 61000-4-4 (serie szybkich stanów przejściowych, poziom 3), EN/IEC 61000-4-5 (udary napięcia), EN/IEC 61000-4-6 (zakłócenia przewodzone, poziom 3), EN/IEC 61000-4-11 (zapady i zaniki napięcia), EN/IEC 61000-4-12 (oscylacje tłumione) oraz normy wytrzymałości mechanicznej EN/IEC 60068-2-6 Fc (wibracje) i EN/IEC 60068-2-27 Ea (uderzenia).

Zastosowanie

Moduł rozszerzenia analogowego SR3XT43BD przeznaczony jest przede wszystkim do współpracy z przekaźnikami programowalnymi serii Zelio Logic. Jego uniwersalne parametry pozwalają na realizację zadań pomiarowo-sterujących w prostych systemach automatyki.

• Sterowanie siłownikami proporcjonalnymi (np. zaworami regulacyjnymi) za pomocą sygnału 0–10 V.
• Pomiar temperatury z czujnikami Pt100 w procesach technologicznych i systemach HVAC.
• Monitorowanie sygnałów analogowych z czujników ciśnienia, poziomu, wilgotności lub natężenia przepływu.
• Rozbudowa istniejących układów automatyki z użyciem przekaźników Zelio Logic – kompaktowych lub modułowych.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania całego systemu. Urządzenie przeznaczone jest do zabudowy na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia wyjścia analogowego (maks. 10 mA). Moment dokręcania zacisków śrubowych – stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz polaryzację czujnika Pt100.

FAQ

• Czy moduł obsługuje czujniki temperatury Pt100? Tak, moduł SR3XT43BD posiada wejście przystosowane do trójprzewodowego czujnika Pt100, zgodnego z normą IEC 751.
• Jaki jest stopień ochrony modułu? Stopień ochrony obudowy wynosi IP20, a listwy zaciskowej IP40 – zapewnia to ochronę przed dotykiem i wnikaniem ciał stałych w typowych warunkach pracy w rozdzielnicy.
• Jakie napięcie wyjściowe generuje moduł? Wyjście analogowe oferuje sygnał napięciowy w zakresie 0–10 V, z maksymalnym prądem obciążenia 10 mA. Jest kompatybilne z większością standardowych siłowników i rejestratorów.
