Rozszerzenie 8WE_D/6WY_P 24VDC | SR3XT141BD Schneider Electric

Opis i Kluczowe Cechy

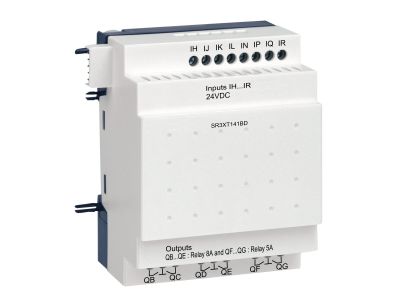

Moduł rozszerzeń dyskretnych SR3XT141BD z serii Zelio Logic to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane w celu zwiększenia możliwości sterowników programowalnych (PLC) w systemach automatyki budynkowej i przemysłowej. Urządzenie oferuje łącznie 14 dodatkowych punktów wejść/wyjść, co pozwala na obsługę bardziej złożonych procesów bez konieczności wymiany jednostki centralnej. Moduł dysponuje 8 wejściami dyskretnymi zasilanymi napięciem 24 V DC oraz 6 wyjściami przekaźnikowymi, co zapewnia doskonałą separację galwaniczną i możliwość sterowania odbiornikami o zróżnicowanym charakterze obciążenia.

• Zasilanie 24 V DC: Standardowe napięcie sterownicze gwarantuje kompatybilność z większością systemów automatyki i bezpieczeństwo użytkowania.
• 8 Wejść Dyskretnych: Pozwalają na podłączenie czujników, przycisków oraz innych sygnałów dwustanowych.
• 6 Wyjść Przekaźnikowych: Umożliwiają bezpośrednie sterowanie elementami wykonawczymi, takimi jak styczniki, elektrozawory czy sygnalizatory.
• Kompaktowa Obudowa: Modułowa konstrukcja pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Moduł spełnia wymagania normy IEC 61131-2 dotyczącej sterowników programowalnych, co gwarantuje odporność na zakłócenia elektromagnetyczne oraz stabilną pracę w trudnych warunkach przemysłowych. Posiada certyfikację CE, UL oraz CSA, co potwierdza jego dopuszczenie do użytku na rynkach międzynarodowych i zgodność z dyrektywami niskonapięciowymi oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Moduł rozszerzeń SR3XT141BD znajduje szerokie zastosowanie wszędzie tam, gdzie podstawowa konfiguracja sterownika Zelio Logic okazuje się niewystarczająca. Jest idealnym wyborem dla integratorów systemów automatyki zajmujących się sterowaniem oświetleniem, systemami HVAC, przepompowniami czy prostymi maszynami produkcyjnymi. Dzięki wyjściom przekaźnikowym, moduł świetnie radzi sobie w aplikacjach wymagających przełączania obciążeń o prądzie znamionowym do kilku amperów, zapewniając niezawodność w cyklach pracy ciągłej.

Wskazówki Montażowe

Montaż modułu SR3XT141BD jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardową szynę DIN 35 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie układu jest odłączone. Moduł łączy się z jednostką centralną Zelio Logic za pomocą dedykowanego złącza bocznego, które zapewnia komunikację i zasilanie wewnętrzne. Podczas podłączania przewodów do zacisków śrubowych, zaleca się stosowanie tulejek zaciskowych, co zapobiega utlenianiu się miedzi i gwarantuje pewny styk elektryczny. Należy przestrzegać zalecanego momentu dokręcania śrub, aby uniknąć uszkodzenia zacisków lub poluzowania połączenia pod wpływem drgań.

FAQ

• Czy moduł wymaga osobnego zasilania? Wejścia modułu wymagają zasilania 24 V DC, natomiast komunikacja z jednostką centralną odbywa się poprzez złącze magistrali.
• Czy mogę łączyć ze sobą kilka modułów rozszerzeń? Tak, sterowniki Zelio Logic pozwalają na dołączanie modułów rozszerzeń w celu uzyskania wymaganej liczby punktów I/O, zgodnie ze specyfikacją jednostki centralnej.
• Jaki jest typ wyjść w tym modelu? Model SR3XT141BD posiada wyjścia przekaźnikowe, co pozwala na sterowanie zarówno obwodami prądu stałego (DC), jak i zmiennego (AC).
