Rozszerzenie 8WE_D/6WY_P 240VAC | SR3XT141FU Schneider Electric

Opis i Kluczowe Cechy

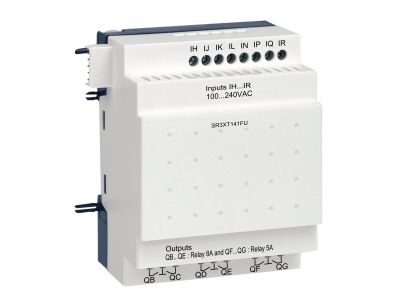

Rozszerzenie I/O SR3XT141FU marki Zelio Logic (Schneider Electric) przeznaczone jest do inteligentnych przekaźników serii SR3. Moduł dysponuje 8 wejściami dyskretnymi oraz 6 wyjściami przekaźnikowymi z zaciskami śrubowymi, zasilanymi napięciem 100–240 V AC. Dzięki temu umożliwia elastyczne rozbudowanie układu sterowania bez konieczności wymiany głównego sterownika. Programowanie drabinkowe (Ladder) zostało zaprojektowane z myślą o osobach niebędących specjalistami, co przyspiesza wdrożenie.

• 8 wejść dyskretnych + 6 wyjść przekaźnikowych: zwiększa liczbę dostępnych punktów I/O w systemie Zelio Logic, pozwalając na sterowanie większą liczbą odbiorników.
• Zasilanie 100–240 V AC: umożliwia bezpośrednie podłączenie do typowej sieci instalacyjnej bez dodatkowego zasilacza.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiające montaż i serwis.
• Programowanie drabinkowe (Ladder): intuicyjny język graficzny, dostępny dla elektryków i instalatorów bez zaawansowanej wiedzy programistycznej.
• Kompaktowa konstrukcja na szynę TH35 (DIN): oszczędza miejsce w rozdzielnicy i upraszcza integrację z istniejącą aparaturą.

Zgodność z Normami

Moduł SR3XT141FU spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zastosowane rozwiązania gwarantują bezpieczną pracę w standardowych warunkach instalacyjnych, zgodnie z przeznaczeniem w systemach automatyki budynkowej.

Zastosowanie

Rozszerzenie I/O przeznaczone jest do współpracy z inteligentnymi przekaźnikami Zelio Logic serii SR3. Sprawdza się wszędzie tam, gdzie potrzebna jest dodatkowa liczba wejść i wyjść do sterowania urządzeniami elektrycznymi.

• Sterowanie oświetleniem, roletami, bramami i innymi odbiornikami w budynkach mieszkalnych i usługowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w szafach automatyki.
• Sygnalizacja stanów pracy (np. kontrolki LED, syreny) w systemach alarmowych i przyzywowych.
• Rozbudowa istniejących instalacji automatyki budynkowej o nowe punkty I/O bez wymiany głównego sterownika.

Wskazówki Montażowe

Montaż modułu może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP2X lub wyższym. Przed podłączeniem przewodów sprawdź, czy przekrój żył jest dobrany do prądu obciążenia oraz czy zaciski śrubowe są dokręcone momentem zgodnym z dokumentacją producenta. Nie przekraczaj dopuszczalnych wartości znamionowych styków wyjściowych podanych w karcie katalogowej.

FAQ

• Czy moduł SR3XT141FU wymaga dodatkowego zasilania? Nie, pobiera zasilanie bezpośrednio z sieci 100–240 V AC (faza i neutralny) – nie potrzebuje zewnętrznego zasilacza.
• Jakie napięcie i prąd mogą przełączać wyjścia przekaźnikowe? Wyjścia są przystosowane do napięcia i prądu zgodnego z danymi technicznymi konkretnego modelu Zelio Logic – szczegółowe wartości znajdziesz w dokumentacji technicznej produktu.
• Czy programowanie modułu wymaga znajomości języków programowania? Nie, wystarczy znajomość schematów drabinkowych (Ladder) – interfejs jest przystosowany dla osób niebędących specjalistami, co ułatwia konfigurację.
