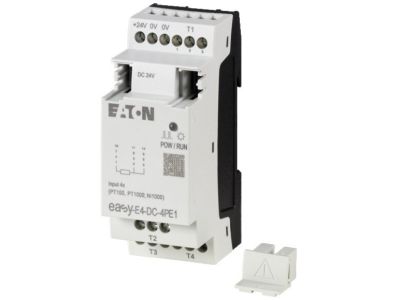

Rozszerzenie 4AI PT100/PT1000/NI1000) EASY-E4-DC-4PE1 | 197224 Eaton

Opis i Kluczowe Cechy

Moduł rozszerzeń EASY-E4-DC-4PE1 o numerze katalogowym 197224 to zaawansowany komponent systemu sterowania easyE4 marki EATON, zaprojektowany z myślą o precyzyjnym monitorowaniu parametrów temperaturowych w aplikacjach przemysłowych. Urządzenie oferuje cztery niezależne wejścia analogowe (4AI), które są dedykowane do bezpośredniej obsługi czujników rezystancyjnych typu PT100, PT1000 oraz NI1000. Dzięki zasilaniu napięciem bezpiecznym 24 V DC, moduł idealnie integruje się z nowoczesnymi szafami sterowniczymi, zapewniając stabilność pracy układu automatyki.

• Wszechstronność pomiarowa: Obsługa najpopularniejszych standardów czujników temperatury pozwala na elastyczne dopasowanie do istniejącej infrastruktury pomiarowej.
• System easyConnect: Wykorzystanie złącza easyConnect umożliwia szybką i bezproblemową komunikację z jednostką centralną oraz innymi modułami rozszerzeń.
• Solidne połączenia: Zastosowanie zacisków śrubowych gwarantuje trwały styk elektryczny, odporny na wstrząsy i wibracje występujące w środowisku produkcyjnym.
• Kompaktowa konstrukcja: Stopień ochrony IP20 oraz możliwość montażu w pionie lub poziomie pozwalają na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w trudnych warunkach przemysłowych. Moduł spełnia wymagania norm kompatybilności elektromagnetycznej EN 61000-6-2 (odporność) oraz EN 61000-6-3 (emisja). Bezpieczeństwo użytkowania i izolacji potwierdzają normy IEC 60664, IEC 61131-2 oraz EN 61010. Dodatkowo, urządzenie posiada certyfikację cULus zgodnie z UL 61010 oraz CSA C22.2 nr 61010, co otwiera drogę do jego stosowania na rynkach globalnych, w tym w Ameryce Północnej. Odporność na czynniki środowiskowe została zweryfikowana zgodnie z IEC 60068-2-6 (wibracje) oraz IEC 60068-2-27 (wstrząsy).

Zastosowanie

Rozszerzenie EASY-E4-DC-4PE1 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej, gdzie kluczowe jest precyzyjne utrzymanie reżimu temperaturowego. Jest niezastąpione w układach HVAC do monitorowania temperatury powietrza i czynników chłodniczych, w systemach zarządzania energią, a także w sterowaniu procesami technologicznymi w przemyśle spożywczym i chemicznym. Dzięki obsłudze czujników PT100/PT1000, moduł ten jest idealnym rozwiązaniem do precyzyjnych pomiarów w zbiornikach, rurociągach oraz komorach klimatycznych.

Wskazówki Montażowe

Montaż modułu powinien odbywać się na standardowej szynie DIN (TS35). Urządzenie dopuszcza montaż zarówno w pozycji poziomej, jak i pionowej, co ułatwia aranżację okablowania. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić trwałość połączenia bez uszkodzenia zacisku. Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych w celu minimalizacji zakłóceń elektromagnetycznych. Przed uruchomieniem należy upewnić się, że napięcie zasilające 24 V DC jest zgodne ze specyfikacją techniczną urządzenia.

FAQ

• Jakie typy czujników temperatury obsługuje ten moduł? Moduł obsługuje czujniki rezystancyjne PT100, PT1000 oraz NI1000.
• Czy moduł wymaga oddzielnego zasilania? Tak, urządzenie wymaga zasilania pomocniczego o napięciu znamionowym 24 V DC.
• Czy mogę zamontować moduł pionowo? Tak, konstrukcja modułu pozwala na montaż zarówno w orientacji poziomej, jak i pionowej bez utraty parametrów pracy.
• Jaki jest stopień ochrony urządzenia? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.
