Rozszerzenie 24VDC, 4AI, 2AO 0/4-20mA/0-10VDC, EASY-E4-DC-6AE1 | 197223 Eaton

Opis i Kluczowe Cechy

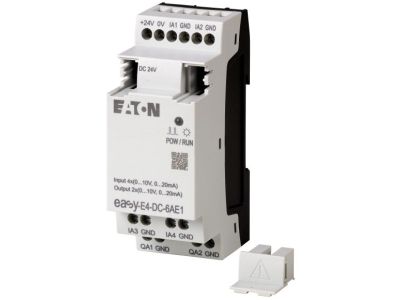

Moduł rozszerzeń EASY-E4-DC-6AE1 o numerze katalogowym 197223 to zaawansowany komponent systemu automatyki Eaton easyE4, zaprojektowany z myślą o precyzyjnym przetwarzaniu sygnałów analogowych. Urządzenie oferuje 4 wejścia analogowe (AI) oraz 2 wyjścia analogowe (AO), co pozwala na znaczną rozbudowę możliwości sterownika bazowego w zakresie monitorowania i sterowania procesami ciągłymi. Moduł pracuje przy standardowym napięciu zasilającym 24 V DC, co gwarantuje kompatybilność z większością przemysłowych systemów zasilania. Dzięki elastyczności konfiguracji, użytkownik może operować na sygnałach napięciowych (0-10V DC) oraz prądowych (0/4-20mA), co czyni to rozszerzenie niezwykle uniwersalnym narzędziem w rękach inżyniera automatyka.

• Wszechstronność sygnałów: Obsługa standardów 0-10V oraz 0/4-20mA pozwala na bezpośrednie podłączenie różnorodnych czujników i elementów wykonawczych.
• System easyConnect: Wykorzystanie złącza easyConnect umożliwia szybkie i bezproblemowe łączenie modułów bez konieczności skomplikowanego okablowania magistrali.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.
• Wysoka rozdzielczość: Precyzyjne przetwarzanie sygnałów analogowych zapewnia stabilność procesów regulacji PID i monitoringu parametrów krytycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Moduł spełnia wymagania normy EN 61000-6-2 oraz EN 61000-6-3 w zakresie kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy elektroniki. Zgodność z normami środowiskowymi takimi jak IEC 60068-2-6 (odporność na wibracje), IEC 60068-2-27 (odporność na wstrząsy) oraz IEC 60068-2-30 (odporność na wilgotne ciepło) gwarantuje długowieczność urządzenia. Dodatkowo, certyfikacja cULus wg UL 61010 oraz CSA C22.2 nr 61010 potwierdza dopuszczenie produktu do użytku na rynkach globalnych, w tym w Ameryce Północnej.

Zastosowanie

Rozszerzenie EASY-E4-DC-6AE1 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zadań wymagających precyzyjnego pomiaru temperatury, ciśnienia, poziomu cieczy czy natężenia przepływu. W przemyśle maszynowym moduł ten doskonale sprawdza się przy sterowaniu falownikami (poprzez wyjścia analogowe) oraz w układach regulacji zaworów proporcjonalnych. Dzięki możliwości montażu pionowego lub poziomego, inżynierowie mają pełną swobodę w projektowaniu układu szaf sterowniczych, dostosowując go do dostępnej przestrzeni i wymagań termicznych instalacji.

Wskazówki Montażowe

Montaż modułu powinien odbywać się na standardowej szynie DIN (TS35). Urządzenie oferuje stopień ochrony IP20, co oznacza, że musi być instalowane w obudowie lub szafie sterowniczej chroniącej przed bezpośrednim kontaktem z pyłem i wilgocią. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Dopuszczalny jest montaż zarówno w pionie, jak i w poziomie, co ułatwia optymalizację przepływu powietrza chłodzącego.
• Okablowanie: Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych w celu uniknięcia zakłóceń elektromagnetycznych.
• Zasilanie: Należy upewnić się, że napięcie zasilające 24 V DC jest stabilne i mieści się w tolerancjach określonych przez producenta.
• Podłączenie: Wykorzystaj system easyConnect do połączenia z jednostką centralną easyE4, upewniając się, że blokada mechaniczna została poprawnie zatrzaśnięta.

FAQ

• Czy moduł wymaga osobnego programowania? Nie, konfiguracja wejść i wyjść analogowych odbywa się bezpośrednio w środowisku programistycznym sterownika bazowego easyE4 (easySoft).
• Jakie sygnały wejściowe obsługuje to rozszerzenie? Moduł obsługuje standardowe sygnały analogowe 0-10V DC oraz prądowe 0/4-20mA, konfigurowalne programowo.
• Czy mogę zamontować moduł w pozycji pionowej? Tak, producent dopuszcza montaż zarówno w orientacji poziomej, jak i pionowej, zgodnie z normą EN 50178.
• Jaki jest stopień ochrony urządzenia? Urządzenie posiada stopień ochrony IP20, co wymaga montażu wewnątrz rozdzielnicy.
