Rozszerzenie 12-24VDC, 24VAC, 4DI, 4DO-R EasyE4 | 197217 Eaton

Opis i Kluczowe Cechy

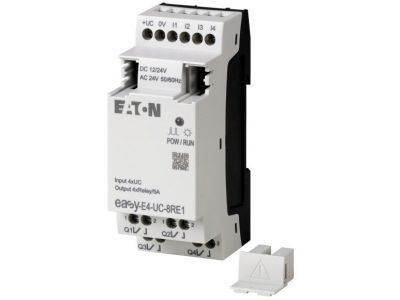

Moduł rozszerzeń EATON o numerze katalogowym 197217 to zaawansowany komponent dedykowany do systemów sterowania opartych na przekaźnikach programowalnych serii EasyE4. Urządzenie to pozwala na elastyczną rozbudowę możliwości jednostki centralnej o dodatkowe 4 wejścia cyfrowe (4DI) oraz 4 wyjścia przekaźnikowe (4DO-R). Kluczową zaletą modułu jest jego uniwersalność w zakresie zasilania – jednostka wspiera napięcia 12/24 V DC oraz 24 V AC, co umożliwia integrację w zróżnicowanych układach automatyki budynkowej i przemysłowej.

• Wszechstronność sygnałów: Wyposażenie w 4 wejścia cyfrowe pozwala na precyzyjne monitorowanie stanów logicznych, natomiast 4 wyjścia przekaźnikowe umożliwiają bezpośrednie sterowanie odbiornikami o większym poborze prądu.
• System easyConnect: Moduł można błyskawicznie połączyć z jednostką bazową za pośrednictwem złącza easyConnect, co minimalizuje czas potrzebny na konfigurację sprzętową.
• Elastyczność montażu: Konstrukcja pozwala na montaż zarówno w pozycji poziomej, jak i pionowej, co ułatwia optymalne zagospodarowanie przestrzeni w szafie sterowniczej.
• Stopień ochrony IP20: Zapewnia bezpieczeństwo przed dotykiem części pod napięciem zgodnie z normami IEC/EN 60529 oraz VBG 4.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa i kompatybilności elektromagnetycznej. Spełnia wymagania norm EN 61000-6-2 oraz EN 61000-6-3 w zakresie odporności i emisji zakłóceń. Zgodność z normami środowiskowymi takimi jak IEC 60068-2-6 (odporność na wibracje), IEC 60068-2-27 (odporność na wstrząsy) oraz IEC 60068-2-30 (odporność na wilgotne ciepło) gwarantuje niezawodność w trudnych warunkach eksploatacyjnych. Urządzenie posiada certyfikację cULus wg UL 61010 oraz CSA C22.2 nr 61010, co potwierdza jego dopuszczenie na rynki globalne.

Zastosowanie

Rozszerzenie EasyE4 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki. Jest idealnym rozwiązaniem do sterowania oświetleniem, systemami HVAC, a także w prostych maszynach przemysłowych, gdzie wymagana jest precyzyjna kontrola procesów przy zachowaniu kompaktowych wymiarów aparatury. Dzięki wyjściom przekaźnikowym moduł doskonale radzi sobie z separacją galwaniczną obwodów sterowania od obwodów wykonawczych.

Wskazówki Montażowe

Montaż modułu powinien odbywać się na standardowej szynie DIN. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilające jest odłączone. Moduł łączy się z jednostką centralną lub poprzednim rozszerzeniem za pomocą dedykowanego łącznika easyConnect. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Urządzenie wspiera montaż pionowy i poziomy, jednak należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy moduł wymaga osobnego zasilania? Tak, moduł wymaga podłączenia napięcia zasilającego 12/24 V DC lub 24 V AC zgodnie ze specyfikacją.
• Ile modułów rozszerzeń mogę podłączyć do jednej jednostki EasyE4? System EasyE4 pozwala na podłączenie do 11 modułów rozszerzeń do jednej jednostki bazowej, co daje ogromne możliwości skalowania systemu.
• Czy wyjścia przekaźnikowe są odizolowane? Tak, wyjścia przekaźnikowe zapewniają separację galwaniczną, co zwiększa bezpieczeństwo i niezawodność układu sterowania.
