Rozrusznik silnikowy LOAD FEEDER DS S0, 13-20 A, 24 V DC | 3RA2120-4BA26-0BB4 Siemens

Przejdź na koniec galerii

Przejdź na początek galerii

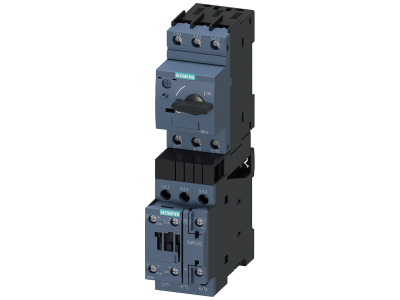

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Siemens

Producent

Siemens

Kod

1531958

EAN

4011209793941

Kod Producenta

3RA2120-4BA26-0BB4

Rozrusznik silnikowy LOAD FEEDER DS S0, 13-20 A, 24 V DC

Informacja o Produkcie

Alternatywny kod produktu: 3RA21204BA260BB4

Opis i Kluczowe Cechy

Rozrusznik silnikowy LOAD FEEDER DS S0 (symbol 3RA2120-4BA26-0BB4) łączy funkcję stycznika i zabezpieczenia przeciążeniowego w jednym module. Zakres nastaw prądu 13–20 A pozwala na dopasowanie do silników o różnej mocy, a cewka sterująca 24 V DC umożliwia bezpieczne zasilanie z układów niskiego napięcia stałego. Kompaktowa konstrukcja w formacie S0 ułatwia montaż w rozdzielnicach na szynie TH35.

Regulacja prądu 13–20 A: Elastyczne dopasowanie do znamionowego prądu silnika – zabezpieczenie przed przeciążeniem bez konieczności wymiany elementów.
Cewka sterująca 24 V DC: Praca w obwodach sterowania niskim napięciem stałym, bezpieczna dla personelu i kompatybilna z PLC oraz przekaźnikami.
Zintegrowany przekaźnik przeciążeniowy: Chroni silnik przed długotrwałym przeciążeniem i zanikiem fazy, wydłużając żywotność napędu.
Kompaktowa obudowa S0: Zajmuje niewiele miejsca w rozdzielnicy, umożliwiając gęstą zabudowę aparatury.
Funkcja LOAD FEEDER: Połączenie rozłącznika bezpiecznikowego i stycznika – odcięcie zasilania silnika w stanie spoczynku bez dodatkowego rozłącznika.

Zgodność z Normami

Rozrusznik silnikowy spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury łączeniowo-sterowniczej, co gwarantuje niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Rozrusznik nadaje się do bezpośredniego sterowania i zabezpieczania silników indukcyjnych o prądzie do 20 A. Sprawdza się w układach automatyki budynkowej, maszynach produkcyjnych oraz instalacjach HVAC.

Bezpośrednie załączanie silników wentylatorów, pomp i sprężarek
Sterowanie napędami w liniach produkcyjnych i przenośnikach
Zabezpieczenie silników w instalacjach klimatyzacyjnych i chłodniczych
Praca w obwodach sterowanych przez PLC lub przekaźniki pomocnicze (24 V DC)

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przekrój przewodów dobrać zgodnie z obciążalnością prądową i normami instalacyjnymi. Moment dokręcania zacisków oraz parametry nastawcze – stosować zgodnie z dokumentacją producenta.

FAQ

Jak ustawić zakres prądu rozrusznika? Przekręć pokrętło na przednim panelu na wartość odpowiadającą znamionowemu prądowi silnika (13–20 A). Ustawienie wykonuj bez napięcia.
Czy rozrusznik działa z napięciem 24 V AC? Cewka zaprojektowana jest tylko dla napięcia stałego 24 V DC. Zasilanie napięciem przemiennym może uszkodzić urządzenie.
Jaki jest stopień ochrony obudowy? W zależności od wersji obudowy – standardowo dla aparatury modułowej IP20 (w rozdzielnicy). Dokładne dane znajdują się w karcie katalogowej produktu.
