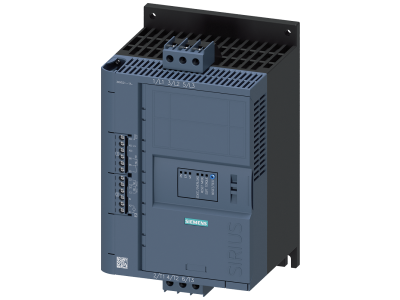

Softstart SIRIUS łagodny rozruch SIRIUS 200-480V 32A, AC/DC 24V zaciski śrubowe wyjście analogowe | 3RW5216-1AC04 Siemens

Alternatywny kod produktu: 3RW52161AC04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW5216-1AC04 firmy Siemens to rozrusznik łagodnego rozruchu z serii General Performance, przeznaczony do prostych aplikacji z silnikami asynchronicznymi trójfazowymi. Urządzenie pracuje w zakresie napięcia 200–480 V AC, przy prądzie znamionowym 32 A, sterowane napięciem 24 V AC/DC. Wyposażono je w zaciski śrubowe oraz wyjście analogowe umożliwiające monitorowanie parametrów pracy. Zintegrowany bypass zapewnia zwartą budowę, oszczędność energii i mniejsze nagrzewanie w szafie sterowniczej.

• Płynny rozruch i zatrzymanie: redukcja prądów szczytowych i wahań napięcia sieciowego podczas rozruchu, co odciąża zasilanie i zmniejsza obciążenie mechaniczne napędu.
• Zintegrowany bypass: po zakończeniu rozruchu silnik pracuje bezpośrednio z sieci, co ogranicza straty ciepła i zużycie energii oraz wydłuża żywotność urządzenia.
• Funkcja Soft-Torque: innowacyjny algorytm zapewniający jeszcze łagodniejszy rozruch silnika, minimalizujący udary momentu obrotowego.
• Ograniczenie prądu rozruchowego: możliwość ustawienia maksymalnej wartości prądu podczas uruchamiania, co chroni instalację i odbiorniki przed przeciążeniem.
• Inteligentne monitorowanie i zdalny reset: ochrona przed przegrzaniem rozrusznika i przeciążeniem silnika; zdalne usuwanie usterek bez konieczności dostępu do szafy sterowniczej.

Zgodność z Normami

Softstart SIRIUS 3RW5216-1AC04 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Dopuszczenia na całym świecie umożliwiają stosowanie urządzenia w różnych regionach i aplikacjach przemysłowych.

Zastosowanie

Rozrusznik łagodnego rozruchu SIRIUS 3RW52 General Performance jest przeznaczony do sterowania trójfazowymi silnikami asynchronicznymi w aplikacjach wymagających płynnego startu i zatrzymania. Dzięki trójfazowemu sterowaniu nadaje się szczególnie do silników o dużej mocy oraz układów typu wewnętrzny trójkąt.

• Łagodny rozruch i zatrzymanie pomp, wentylatorów, sprężarek i taśmociągów – redukcja udarów hydraulicznych i mechanicznych.
• Sterowanie silnikami w systemach wentylacji i klimatyzacji – minimalizacja wahań napięcia sieciowego podczas rozruchu.
• Zastosowania w przemyśle spożywczym, wodociągowym i energetycznym – oszczędność miejsca i okablowania w porównaniu do układów gwiazda-trójkąt.
• Integracja z systemami automatyki dzięki opcjonalnym modułom komunikacyjnym (PROFINET, PROFIBUS, Modbus TCP) oraz wyjściu analogowemu do monitorowania prądu lub napięcia.

Wskazówki Montażowe

Montaż i podłączenie softstartu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w szafie sterowniczej na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Przekrój przewodów należy dobrać do prądu znamionowego 32 A oraz warunków instalacji. Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację wokół rozrusznika, aby uniknąć przegrzania.

FAQ

• Jakie napięcie sterowania jest wymagane? Softstart 3RW5216-1AC04 jest przystosowany do napięcia sterującego 24 V AC/DC, co ułatwia integrację z układami automatyki niskonapięciowej.
• Czy urządzenie posiada zintegrowany bypass? Tak. Po zakończeniu rozruchu wewnętrzny bypass zwierający tyrystory przejmuje obciążenie, co ogranicza straty ciepła i zużycie energii oraz zmniejsza nagrzewanie w szafie.
• Jaki jest zakres napięcia zasilania silnika? Urządzenie pracuje w sieciach trójfazowych o napięciu od 200 V do 480 V AC, co umożliwia stosowanie w wielu standardowych instalacjach przemysłowych (np. 230 V, 400 V, 480 V).
