Rozrusznik gwiazda/trójkąt 24V 80A | LC3D80B7A64 Schneider Electric

Opis i Kluczowe Cechy

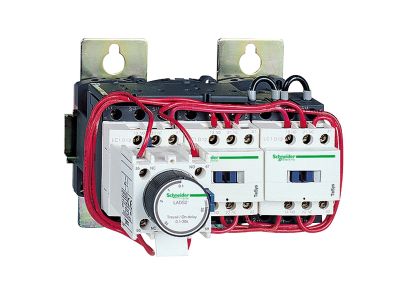

Rozrusznik gwiazda/trójkąt o symbolu LC3D80B7A64 to specjalistyczne urządzenie przeznaczone do sterowania rozruchem silników indukcyjnych w układzie gwiazda/trójkąt. Prąd znamionowy wynosi 80 A, co pozwala na bezpieczną pracę z silnikami o odpowiedniej mocy. Napięcie sterowania cewki to 24 V, umożliwiające bezpośrednie współpracę z typowymi układami automatyki. Urządzenie montowane jest na szynie TH35, co ułatwia instalację w rozdzielnicach.

• Prąd znamionowy 80 A: Zapewnia zdolność do przełączania obwodów silnikowych o dużym obciążeniu, gwarantując niezawodność i bezpieczeństwo pracy.
• Napięcie sterowania 24 V: Umożliwia łatwą integrację z niskonapięciowymi systemami sterowania, przekaźnikami i PLC.
• Układ gwiazda/trójkąt: Redukuje prąd rozruchowy silnika, chroniąc instalację oraz sam silnik przed przeciążeniami podczas rozruchu.
• Montaż na szynie TH35: Standardowy sposób instalacji w rozdzielnicach, ułatwiający szybki i bezpieczny montaż.
• Kompaktowa konstrukcja: Oszczędność miejsca w szafie sterowniczej, co jest istotne przy zagęszczonej aparaturze.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi oraz kompatybilnością elektromagnetyczną zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozrusznik gwiazda/trójkąt LC3D80B7A64 znajduje zastosowanie wszędzie tam, gdzie wymagany jest łagodny rozruch silników indukcyjnych o mocy odpowiadającej prądowi 80 A. Idealnie sprawdza się w:

• Sterowaniu silnikami w pompach, wentylatorach, sprężarkach w instalacjach przemysłowych.
• Automatyce budynkowej – rozruch silników w systemach HVAC, wind, taśmociągów.
• Impulsowym sterowaniu stycznikami głównymi w układach gwiazda/trójkąt – współpraca z przekaźnikami czasowymi i PLC.
• Sygnalizacji i monitorowaniu stanu pracy silników w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika gwiazda/trójkąt powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową (80 A) oraz obowiązującymi przepisami. Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją producenta. W przypadku wątpliwości należy skonsultować się z instrukcją serwisową.

FAQ

• Jakie jest napięcie sterowania cewki? Napięcie sterowania wynosi 24 V (zgodnie z oznaczeniem w nazwie produktu).
• Jaki jest prąd znamionowy rozrusznika? Prąd znamionowy wynosi 80 A, co odpowiada maksymalnemu obciążeniu ciągłemu.
• Czy rozrusznik zawiera styczniki główne? Tak, jest to kompletny zestaw styczników przeznaczonych do pracy w układzie gwiazda/trójkąt. Do przełączania faz wymagany jest zewnętrzny przekaźnik czasowy lub sterownik PLC.
