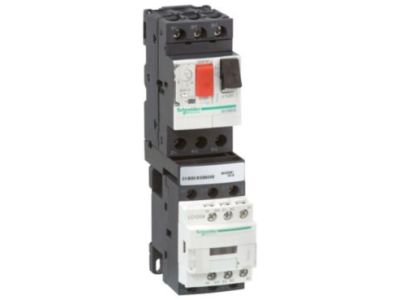

Rozrusznik DOL TeSys GV2-DM 6...10 A 24 V DC | GV2DM114BD Schneider Electric

Opis i Kluczowe Cechy

Rozrusznik bezpośredni (DOL) TeSys GV2-DM o symbolu GV2DM114BD przeznaczony jest do załączania i zabezpieczania silników trójfazowych. Zakres nastawczy prądu wyzwalacza termicznego wynosi 6…10 A, co pozwala dopasować ochronę do konkretnego odbiornika. Cewka sterująca zasilana napięciem 24 V DC umożliwia bezpieczne sterowanie w obwodach niskiego napięcia stałego.

• Zakres prądowy 6…10 A: precyzyjna regulacja wyzwalacza termicznego zapewnia optymalną ochronę silnika przed przeciążeniem bez zbędnych wyłączeń.
• Napięcie cewki 24 V DC: praca w bezpiecznym obwodzie sterowania – idealna do automatyki zasilanej napięciem stałym, łatwa integracja z PLC.
• Konstrukcja rozrusznika DOL: bezpośrednie załączanie silnika z wbudowanym zabezpieczeniem przeciążeniowym i zwarciowym (zależnie od konfiguracji).
• System TeSys GV2-DM: sprawdzona seria aparatury modułowej, kompatybilna z akcesoriami TeSys (bloki styków pomocniczych, przyciski, kasety).
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w rozdzielnicy, oszczędność miejsca i czasu instalacji.

Zgodność z Normami

Rozrusznik TeSys GV2-DM został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Rozrusznik DOL GV2DM114BD stosuje się wszędzie tam, gdzie wymagane jest bezpośrednie załączanie silników z jednoczesnym zabezpieczeniem przeciążeniowym. Sprawdza się w maszynach i urządzeniach przemysłowych oraz w systemach automatyki budynkowej.

• Sterowanie i ochrona silników wentylatorów, pomp, kompresorów i przenośników.
• Impulsowe załączanie styczników oraz przekaźników w układach sterowania PLC.
• Automatyka budynków – rozruch silników bram, rolet, klimatyzatorów.
• Zdalne załączanie odbiorników za pomocą sygnałów 24 V DC z systemów sterowania.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego odbiornika, a moment dokręcania zacisków zgodnie z dokumentacją producenta. Nieużywane przewody ochronne (PE) należy starannie zaizolować.

FAQ

• Jaki zakres prądowy ma ten rozrusznik? Zakres nastawczy wyzwalacza termicznego wynosi od 6 A do 10 A. Pozwala to precyzyjnie dopasować zabezpieczenie do prądu silnika.
• Czy cewka jest przystosowana do napięcia stałego czy przemiennego? Cewka jest dedykowana do napięcia stałego 24 V DC, co ułatwia sterowanie w systemach automatyki z zasilaniem DC.
• Czy rozrusznik można stosować bezpośrednio do załączania silników indukcyjnych? Tak, jest to rozrusznik DOL (Direct On Line) przeznaczony do bezpośredniego rozruchu silników trójfazowych o prądzie w podanym zakresie.
