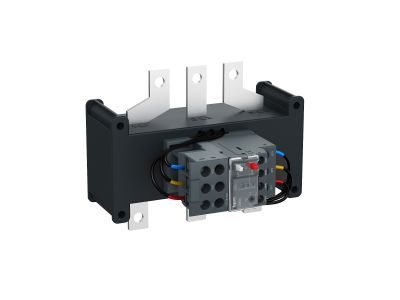

Różnicowy przekaźnik termiczny EasyPact TVS 84-135A | LRE482 Schneider Electric

Opis i Kluczowe Cechy

Różnicowy przekaźnik termiczny EasyPact TVS LRE482 (zakres nastawy 84-135 A) to zabezpieczenie przeciążeniowe i asymetryczne przeznaczone do współpracy z wkładkami bezpiecznikowymi lub wyłącznikami magnetycznymi GV2 L / GV3 L. Klasa wyzwalania 10A gwarantuje szybkie odcięcie zasilania w przypadku przeciążenia, chroniąc silniki o mocy 75-110 kW przy 400 V AC. Przekaźnik można montować bezpośrednio do styczników Easy TeSys Control z zaciskami śrubowymi, co upraszcza instalację w szafach sterowniczych.

• Zakres nastawy prądowej 84-135 A (50/60 Hz): umożliwia precyzyjne dopasowanie do silników o średniej i dużej mocy, zapewniając skuteczną ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Klasa wyzwalania 10A: zapewnia szybkie zadziałanie w przypadku przeciążenia, minimalizując ryzyko uszkodzenia uzwojeń silnika.
• Ochrona przed asymetrią faz: wykrywa brak jednej fazy lub znaczną nierównowagę prądów, co chroni silnik przed pracą w niepełnofazowej i wynikającym z tego przegrzaniem.
• Ręczny lub automatyczny reset oraz pomocniczy styk wyzwalający: umożliwia zdalne sygnalizowanie zadziałania oraz dostosowanie trybu ponownego załączenia do wymagań instalacji.
• Wskaźnik zadziałania: ułatwia lokalizację przyczyny wyłączenia podczas serwisu, skracając czas diagnozy.

Zgodność z Normami

Przekaźnik LRE482 spełnia wymagania normy IEC 60947-4-1. Posiada certyfikację europejską (IEC) oraz jest zgodny z programem Green Premium (RoHS/REACH), co potwierdza jego proekologiczny charakter.

Zastosowanie

Przekaźnik termiczny EasyPact TVS LRE482 jest dedykowany do ochrony silników elektrycznych w instalacjach przemysłowych i komercyjnych. Sprawdza się w następujących scenariuszach:

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników o mocy 75-110 kW przy napięciu 400 V AC.
• Współpraca z wyłącznikami magnetycznymi GV2 L / GV3 L lub stycznikami Easy TeSys Control w układach sterowania rozdzielnic.
• Zabezpieczanie obwodów przed przeciążeniem i asymetrią faz w szafach sterowniczych maszyn.
• Zastosowanie w instalacjach wymagających ręcznego lub automatycznego resetu po zadziałaniu.

Wskazówki Montażowe

Montaż przekaźnika termicznego LRE482 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się bezpośrednio do styczników Easy TeSys Control (zaciski śrubowe), a także może współpracować z wyłącznikami GV2 L / GV3 L. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (84-135 A). Moment dokręcania zacisków i połączeń musi być zgodny z dokumentacją producenta. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od zasilania i zabezpieczony przed przypadkowym załączeniem.

FAQ

• Jaki jest zakres nastawy prądowej przekaźnika LRE482? Zakres nastawy wynosi 84-135 A przy 50/60 Hz. Należy go ustawić zgodnie z prądem znamionowym silnika.
• Czy przekaźnik ma podświetlenie lub sygnalizację LED? Przekaźnik LRE482 wyposażony jest w mechaniczny wskaźnik zadziałania (czerwony przycisk/flag). Nie posiada podświetlenia LED – do zdalnej sygnalizacji służy pomocniczy styk wyzwalający.
• Jaki tryb resetu jest dostępny? Urządzenie umożliwia wybór między resetem ręcznym (przycisk) a automatycznym. Tryb resetu wybiera się przełącznikiem na obudowie, co pozwala dostosować zachowanie po zadziałaniu do wymogów instalacji.
