Różnicowy przekaźnik termiczny EasyPact TVS 2,5-4A | LRE08 Schneider Electric

Opis i Kluczowe Cechy

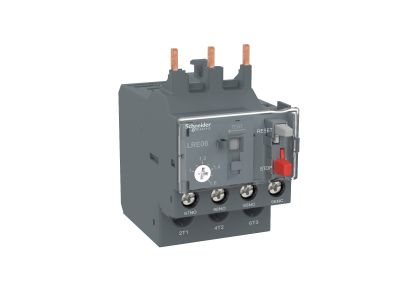

Różnicowy przekaźnik termiczny EasyPact TVS o symbolu LRE08 chroni silniki elektryczne przed przeciążeniem i asymetrią faz. Zakres nastawy prądowej 2,5–4 A oraz klasa wyzwalania 10A zapewniają szybką i precyzyjną reakcję na nieprawidłowości w obwodzie. Urządzenie może być montowane bezpośrednio do styczników Easy TeSys Control z zaciskami śrubowymi, co upraszcza instalację w szafach sterowniczych.

• Zakres nastawy prądowej 2,5–4 A: Umożliwia dopasowanie ochrony do prądu znamionowego silnika, minimalizując ryzyko przegrzania uzwojeń.
• Klasa wyzwalania 10A: Gwarantuje wyłączenie w przeciągu 10 sekund przy prądzie przeciążeniowym 7,2‑krotności nastawy, co skutecznie chroni silnik przed uszkodzeniem termicznym.
• Ochrona przed asymetrią faz: Wykrywa brak lub spadek napięcia w jednej fazie i natychmiast odłącza zasilanie, zapobiegając pracy silnika na dwóch fazach.
• Pomocniczy styk wyzwalający: Sygnalizuje zadziałanie przekaźnika (np. do PLC lub lampki) oraz może blokować ponowne załączenie bez ręcznego resetu.
• Ręczny i automatyczny reset z wskaźnikiem zadziałania: Wybór trybu resetu (ręczny przyciskiem lub automatyczny) oraz widoczny mechaniczny wskaźnik ułatwiają diagnostykę i przywracanie pracy.

Zgodność z Normami

Przekaźnik LRE08 spełnia wymagania normy IEC 60947-4-1 dotyczącej łączników elektromagnetycznych i przekaźników termicznych. Posiada certyfikację europejską oraz zgodność z dyrektywą Green Premium (RoHS/REACH).

Zastosowanie

Przeznaczony do ochrony trójfazowych silników indukcyjnych o mocy 1,1–1,5 kW przy napięciu 400 V AC. Idealny w układach, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i asymetrią faz.

• Sterowanie i zabezpieczenie silników w maszynach przemysłowych (obrabiarki, sprężarki, mieszadła).
• Ochrona pomp, wentylatorów i przenośników w instalacjach HVAC oraz liniach produkcyjnych.
• Współpraca z wyłącznikami magnetycznymi GV2 L i GV3 L lub wkładkami bezpiecznikowymi w rozdzielnicach głównych.
• Automatyka budynkowa – zabezpieczenie silników w agregatach chłodniczych, klimatyzatorach i systemach wentylacyjnych.

Wskazówki Montażowe

Montaż oraz podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się bezpośrednio do styczników Easy TeSys Control z zaciskami śrubowymi – nie wymaga dodatkowej szyny DIN. Dokręć śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu nastawy oraz warunków obciążenia. Po zakończeniu instalacji sprawdź działanie wskaźnika i funkcję resetu.

FAQ

• Czy przekaźnik LRE08 ma podświetlenie? Nie, jest to przekaźnik termiczny pozbawiony elementów świetlnych. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem.
• Jaki jest stopień ochrony (IP) tego przekaźnika? W dostarczonych danych nie podano stopnia ochrony. W typowych warunkach rozdzielnicowych aparatura termiczna ma IP20, jednak zalecamy sprawdzenie dokumentacji producenta dla konkretnej aplikacji.
• Czy reset jest ręczny czy automatyczny? Przekaźnik umożliwia wybór między trybem ręcznego resetu (przyciskiem) a automatycznym. Dzięki temu można dostosować zachowanie do wymogów procesu – np. automatyczne ponowne załączenie po ustąpieniu przeciążenia lub wymuszona kontrola przez operatora.
