Rozłącznik w obudowie TeSys VARIO 50A TeSys | VBF3GE Schneider Electric

Opis i Kluczowe Cechy

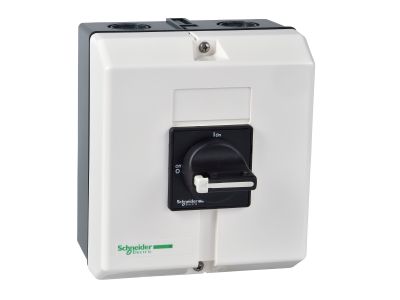

Rozłącznik w obudowie TeSys VARIO VBF3GE firmy Schneider Electric to kompletne rozwiązanie do głównego rozłączania obwodów silnikowych. Przeznaczony do pracy przy prądzie znamionowym Ithe 50A i napięciu 690V, umożliwia bezpieczne odłączanie silników o mocy do 22 kW przy 400 V AC-23. Obudowa o stopniu ochrony IP65 zapewnia ochronę przed wilgocią i pyłem, a zintegrowany czarny uchwyt obrotowy z funkcją blokady na kłódkę gwarantuje bezpieczeństwo podczas prac serwisowych.

• Prąd znamionowy Ithe 50A: Umożliwia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie pracy 690V: Gwarantuje izolację i zdolność łączeniową w instalacjach przemysłowych o podwyższonym napięciu.
• Stopień ochrony IP65: Obudowa natynkowa odporna na kurz i strumienie wody – idealna do pracy w trudnych warunkach środowiskowych.
• Blokada na kłódkę (kłódka nie dołączona): Pozwala na fizyczne zablokowanie uchwytu w pozycji wyłączonej, zwiększając bezpieczeństwo podczas konserwacji.
• Możliwość podłączenia 3 modułów dodatkowych: Rozszerza funkcjonalność o styki pomocnicze, sygnalizację lub inne akcesoria – elastyczność konfiguracji.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC 60947-4-1 (łączniki do silników). Produkt posiada certyfikat zgodności z dyrektywami unijnymi (CE) oraz oznaczenie Green Premium firmy Schneider Electric, potwierdzające zgodność z przepisami RoHS i REACh oraz przejrzystość wpływu na środowisko.

Zastosowanie

Rozłącznik w obudowie TeSys VARIO przeznaczony jest do głównego rozłączania i odłączania obwodów silnikowych w aplikacjach przemysłowych i komercyjnych.

• Główne rozłączanie silników asynchronicznych o mocy do 22 kW przy 400 V AC-23.
• Zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych – blokada na kłódkę.
• Sterowanie i odłączanie odbiorników w rozdzielniach natynkowych w środowiskach wilgotnych i zapylonych.
• Jako wyłącznik główny w liniach technologicznych, pompach, wentylatorach i innych maszynach.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę mocuje się do ściany za pomocą śrub (otwory montażowe w obudowie). Kable wprowadza się przez dławiki (2 otwory góra/dół – średnica dławików do dobrania). Przekrój przewodów należy dobrać do prądu znamionowego 50A. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Po zakończeniu montażu upewnić się, że pokrywa jest zamknięta, a uchwyt obrotowy działa prawidłowo.

FAQ

• Czy rozłącznik jest przystosowany do podświetlenia? W dostarczonym zestawie nie przewidziano podświetlenia. Rozłącznik posiada czarny uchwyt obrotowy bez funkcji podświetlenia. Możliwość podłączenia dodatkowych modułów może umożliwić montaż sygnalizacji, ale wymaga to osobnych akcesoriów.
• Jaki jest stopień ochrony obudowy? Obudowa zapewnia stopień ochrony IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody z każdego kierunku. Urządzenie można stosować w warunkach zewnętrznych i przemysłowych.
• Jaki jest tryb pracy styku – czy jest to rozłącznik izolacyjny? Zgodnie z normą IEC 60947-4-1, rozłącznik ten przeznaczony jest do rozłączania obwodów silnikowych w kategorii AC-23. Zapewnia widoczną przerwę izolacyjną (wskazywaną przez położenie uchwytu) – idealny jako główny wyłącznik bezpieczeństwa.
