Rozłącznik w obudowie BW440TPSN, 4P 40A 11kW IP65, napęd boczny, jasnoszary | 2CMA142409R1000 ABB

Alternatywny kod produktu: 2CMA142409R1000

Opis i Kluczowe Cechy

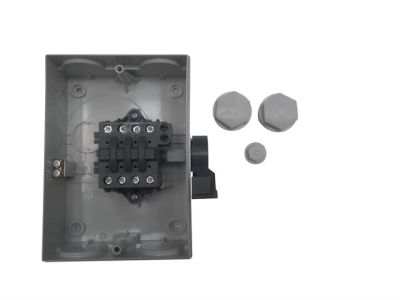

Rozłącznik izolacyjny w obudowie BW440TPSN (symbol 2CMA142409R1000) to 4-biegunowe urządzenie 4P 40A 11kW z napędem bocznym, przeznaczone do bezpiecznego odłączania obwodów w instalacjach elektrycznych. Obudowa z sztywnego poliwęglanu o stopniu ochrony IP65 zapewnia odporność na pył i strumienie wody pod niskim ciśnieniem, co umożliwia bezpieczne stosowanie wewnątrz i na zewnątrz budynków. Jasnoszara obudowa i blokada pokrywy gwarantują stabilność mechaniczną, a boczny napęd ułatwia obsługę nawet w ciasnych przestrzeniach.

• 4-biegunowa konstrukcja 4P: Umożliwia pełne odłączenie obwodu trójfazowego z neutralnym i przewodem ochronnym, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Napęd boczny: Ułatwia obsługę w miejscach o ograniczonej przestrzeni roboczej, zapewniając wygodny dostęp do mechanizmu rozłączania.
• Stopień ochrony IP65: Ochrona przed pyłem i strumieniami wody pod niskim ciśnieniem – odpowiedni do instalacji wewnętrznych i zewnętrznych.
• Obudowa poliwęglanowa: Sztywna konstrukcja odporna na UV i uszkodzenia mechaniczne, zapewniająca długą żywotność urządzenia.
• Blokada pokrywy i możliwość założenia kłódki: Zapobiega przypadkowemu włączeniu zasilania podczas prac serwisowych, zwiększając bezpieczeństwo personelu.

Zgodność z Normami

Rozłącznik spełnia wymagania normy PN-EN 60947-3 dotyczącej rozłączników, odłączników i bloków łączących, a także posiada deklarację zgodności CE. Urządzenie jest zaprojektowane zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik BW440TPSN przeznaczony jest do bezpiecznego odłączania obwodów w instalacjach elektrycznych, zarówno w pomieszczeniach wewnętrznych, jak i na zewnątrz budynków.

• Instalacje przemysłowe i budynkowe – odłączanie obwodów trójfazowych z neutralnym i przewodem ochronnym.
• Szafy sterownicze i rozdzielnice – zapewnia bezpieczny dostęp do instalacji podczas konserwacji.
• Linie produkcyjne i maszyny przemysłowe – szybkie wyłączanie zasilania w razie awarii lub potrzeby serwisu.
• Instalacje zewnętrzne narażone na warunki atmosferyczne – dzięki odporności IP65 na pył i wodę.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy montować w pozycji pionowej, z zachowaniem wymiarów montażowych podanych w dokumentacji. Wejścia kablowe są gwintowane z wybijanymi otworami na 2 kable równoległe (góra/dół). Po zamontowaniu należy zainstalować przepusty membranowe (IP54) i zabezpieczyć nakrętkami. Blokada pokrywy i uchwyt na kłódkę umożliwiają zabezpieczenie urządzenia przed nieuprawnionym dostępem.

FAQ

• Czy rozłącznik BW440TPSN posiada blokadę pokrywy? Tak, pokrywa jest blokowana, co zapobiega przypadkowemu otwarciu obudowy podczas pracy urządzenia.
• Jakie jest napięcie znamionowe rozłącznika? Rozłącznik przeznaczony jest do pracy w obwodach o napięciu 415 V AC23.
• Czy obudowa jest odporna na promieniowanie UV? Tak, obudowa poliwęglanowa jest zabezpieczona przed promieniowaniem UV, co zapewnia jej długotrwałą odporność na działanie słońca.
