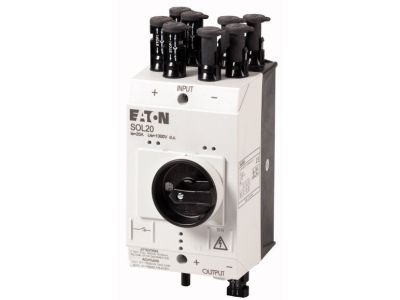

Rozłącznik w obudowie, 20 A DC SOL20/4MC4 | 120916 Eaton

Alternatywny kod produktu: SOL20/4MC4

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SOL20/4MC4 (symbol 120916) o prądzie znamionowym 20 A DC zapewnia bezpieczne odłączanie obwodów prądu stałego. Dzięki stopniowi ochrony IP65 sprawdza się w trudnych warunkach środowiskowych, a możliwość zamknięcia w położeniu WYŁ. gwarantuje dodatkowe bezpieczeństwo podczas prac serwisowych. Produkt posiada certyfikat TÜV i spełnia wymagania normy IEC/EN 60947-3.

• Prąd znamionowy 20 A DC: umożliwia bezpieczne odłączanie obciążeń stałoprądowych bez ryzyka przegrzania styków.
• Stopień ochrony IP65: pyłoszczelna i odporna na strugi wody obudowa, odpowiednia do instalacji wewnętrznych i zewnętrznych.
• Możliwość zamknięcia w położeniu WYŁ.: blokada kłódką zapobiega przypadkowemu załączeniu podczas konserwacji i prac instalacyjnych.
• Zgodność z normą IEC/EN 60947-3: gwarantuje bezpieczną pracę jako rozłącznik izolacyjny w instalacjach prądu stałego.
• Certyfikat TÜV: niezależne potwierdzenie jakości i bezpieczeństwa produktu.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3 oraz posiada certyfikat TÜV, co potwierdza jego bezpieczeństwo i zgodność z europejskimi standardami dla aparatury rozłącznikowej.

Zastosowanie

Rozłącznik SOL20/4MC4 znajduje zastosowanie w instalacjach prądu stałego, szczególnie w systemach fotowoltaicznych oraz w aplikacjach przemysłowych wymagających niezawodnego odłączania obwodów DC.

• Odłączanie obwodów DC w instalacjach fotowoltaicznych (moduły PV, falowniki).
• Bezpieczne izolowanie zasilania w szafach sterowniczych i rozdzielnicach przemysłowych.
• Stosowanie w miejscach narażonych na wilgoć, kurz i trudne warunki atmosferyczne dzięki IP65.
• Jako środek odłączania w systemach magazynowania energii oraz zasilania rezerwowego.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Urządzenie mocowane jest na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 20 A. Moment dokręcania zacisków – stosować wartości podane przez producenta.

FAQ

• Jaki stopień ochrony ma rozłącznik? Stopień ochrony IP65 – oznacza pyłoszczelność i ochronę przed strugami wody, co umożliwia montaż na zewnątrz i w miejscach o podwyższonej wilgotności.
• Czy można zablokować rozłącznik w pozycji wyłączonej? Tak, uchwyt rozłącznika posiada możliwość zamknięcia kłódką w położeniu WYŁ., co uniemożliwia przypadkowe załączenie podczas prac konserwacyjnych.
• Do jakich obwodów jest przeznaczony rozłącznik SOL20/4MC4? Jest przeznaczony do obwodów prądu stałego (DC) o maksymalnym prądzie 20 A. Nie należy stosować go w obwodach prądu przemiennego bez potwierdzenia przez producenta.
