Rozłącznik w obudowie, 20 A DC SOL20/2MV | 120919 Eaton

Alternatywny kod produktu: SOL20/2MV

Opis i Kluczowe Cechy

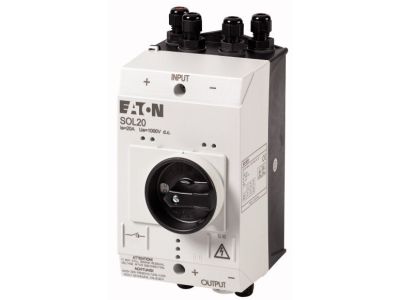

Rozłącznik w obudowie SOL20/2MV (symbol 120919) to izolacyjne urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu stałego. Dzięki prądowi znamionowemu 20 A DC umożliwia pewną pracę w obwodach o znacznym obciążeniu stałoprądowym. Obudowa o stopniu ochrony IP65 zapewnia odporność na pył i wilgoć, co pozwala na montaż w wymagających warunkach przemysłowych i zewnętrznych.

• Prąd znamionowy 20 A DC: Gwarantuje bezpieczną pracę w obwodach stałoprądowych bez ryzyka przegrzania styków, odpowiedni do odłączania baterii, paneli PV i zasilaczy.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strumieniami wody umożliwiają stosowanie na zewnątrz, w halach czy w pobliżu źródeł wilgoci.
• Możliwość blokady w pozycji WYŁ.: Zapewnia bezpieczeństwo podczas prac serwisowych – uniemożliwia przypadkowe załączenie obwodu.
• Zgodność z IEC/EN 60947-3: Potwierdza spełnienie wymogów dla rozłączników izolacyjnych, gwarantując niezawodność i bezpieczeństwo użytkowania.
• Certyfikat TÜV: Niezależne potwierdzenie jakości i bezpieczeństwa produktu, zwiększające zaufanie instalatorów.

Zgodność z Normami

Rozłącznik SOL20/2MV spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego przydatność jako rozłącznika izolacyjnego w obwodach DC. Posiada certyfikat TÜV, świadczący o pozytywnym przejściu rygorystycznych testów. Urządzenie jest oznaczone znakiem CE.

Zastosowanie

Rozłącznik w obudowie SOL20/2MV przeznaczony jest do bezpiecznego odłączania obwodów prądu stałego w instalacjach przemysłowych, komercyjnych i domowych. Sprawdza się w następujących scenariuszach:

• Odłączanie zasilania baterii akumulatorów, paneli fotowoltaicznych lub innych źródeł DC w celu przeprowadzenia prac serwisowych.
• Izolacja obwodów w szafach sterowniczych, gdzie wymagana jest ochrona przed przypadkowym załączeniem.
• Stosowanie w instalacjach zewnętrznych, np. przy oświetleniu drogowym lub systemach monitoringu, dzięki odporności na warunki atmosferyczne.
• Jako główny wyłącznik bezpieczeństwa w układach zasilania awaryjnego (UPS) lub systemach fotowoltaicznych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na powierzchni (obudowa IP65). Przewody należy podłączyć zgodnie z oznaczeniami na obudowie, stosując odpowiedni przekrój dostosowany do prądu 20 A. Moment dokręcania zacisków oraz inne szczegóły techniczne należy sprawdzić w dokumentacji producenta.

FAQ

• Czy rozłącznik SOL20/2MV jest przystosowany do pracy w obwodach AC? Urządzenie jest zaprojektowane dla prądu stałego (DC). Do obwodów prądu przemiennego należy stosować odpowiednie rozłączniki AC – sprawdź specyfikację produktu.
• Jaki jest stopień ochrony obudowy? Rozłącznik posiada stopień ochrony IP65, co oznacza pyłoszczelność i ochronę przed strumieniami wody z dowolnego kierunku.
• Czy można zablokować rozłącznik w pozycji wyłączonej? Tak, producent przewidział możliwość zamknięcia w położeniu WYŁ. – służy do tego mechanizm blokady (np. kłódka), co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
