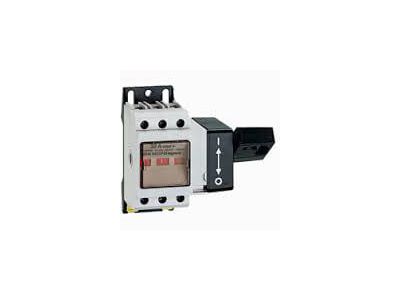

Rozłącznik Vistop P 32 A 4P, napęd boczny | 022507 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop P o prądzie znamionowym 32 A, czterobiegunowy (4P), z napędem bocznym bezpośrednim, symbol katalogowy 022507. Urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych pod obciążeniem. Szerokość 4,5 modułu (78,75 mm) umożliwia oszczędność miejsca w rozdzielnicy.

• Sygnalizacja położenia styków: czerwona barwa przy stykach zwartych, zielona przy stykach rozwartych – umożliwia szybką wizualną kontrolę stanu pracy bez otwierania osłon.
• Podwójna przerwa stykowa i styki samoczyszczące: zapewniają niezawodne rozłączanie prądu oraz długą żywotność mechaniczną i elektryczną.
• Rozłączanie obwodów pod obciążeniem: układ szybkiego rozłączenia umożliwia bezpieczne odłączanie obwodów w trakcie normalnej pracy.
• Mocowanie na szynie TH35 lub za pomocą śrub: uniwersalny montaż – zarówno w rozdzielnicach modułowych, jak i w obudowach przemysłowych.
• Możliwość blokady dźwigni w pozycji rozwartej: za pomocą 1–3 kłódek (nr ref. 227 97) zwiększa bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Rozłącznik Vistop P jest zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikację CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny 32 A 4P z napędem bocznym znajduje zastosowanie tam, gdzie wymagane jest bezpieczne odłączenie napięcia oraz widoczna sygnalizacja stanu styków. Sprawdza się w:

• Głównych rozłącznikach w tablicach rozdzielczych budynków mieszkalnych i komercyjnych.
• Odłączaniu obwodów silnikowych, grzewczych i oświetleniowych pod obciążeniem.
• Instalacjach przemysłowych wymagających blokady przed przypadkowym załączeniem podczas konserwacji.
• Systemach automatyki budynkowej jako element izolacji poszczególnych sekcji.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie mocuje się na szynie TH35 lub bezpośrednio za pomocą śrub. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do prądu znamionowego 32 A, a moment dokręcania zacisków stosować według dokumentacji producenta. Zaleca się zablokowanie dźwigni w pozycji rozwartej podczas serwisu.

FAQ

• Czy rozłącznik posiada sygnalizację LED? Nie, sygnalizacja położenia styków jest mechaniczna – czerwona płytka przy stykach zwartych, zielona przy rozwartych. Nie wymaga zasilania.
• Jaki jest stopień ochrony? W wersji podstawowej (napęd boczny bezpośredni) stopień ochrony odpowiada typowej dla aparatury modułowej (IP20). Przy zastosowaniu napędu zewnętrznego możliwe jest uzyskanie do IP55 (wg danych producenta).
• Jakie tryby pracy obsługuje styk? Rozłącznik pracuje w trybie rozłączania izolacyjnego (przerwa widoczna). Dzięki podwójnej przerwie i szybkiemu rozłączeniu może bezpiecznie odłączać obwody pod obciążeniem.
