Rozłącznik Vistop 64A 3P w obudowie IP65 | 022615 Legrand

Opis i Kluczowe Cechy

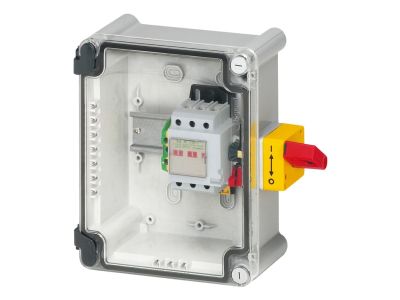

Rozłącznik Vistop (symbol 022615) to 3-biegunowy rozłącznik izolacyjny o prądzie znamionowym 64 A, zamknięty w wytrzymałej obudowie IP65 z przezroczystą pokrywą. Dzięki stopniowi ochrony IP65 oraz odporności na uderzenia IK07 urządzenie sprawdza się w trudnych warunkach przemysłowych i zewnętrznych. Wbudowane styki pomocnicze N/C i N/O umożliwiają sygnalizację położenia rozłącznika, a czerwona dźwignia przystosowana do plombowania w pozycji „wyłączone” zapewnia bezpieczeństwo przy pracach serwisowych.

• Prąd znamionowy 64 A: pozwala na bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, idealny do zastosowań w budownictwie i przemyśle.
• Stopień ochrony IP65 i wytrzymałość IK07: obudowa odporna na pył i strugi wody oraz uderzenia mechaniczne, gwarantuje niezawodną pracę w środowiskach wilgotnych i narażonych na uszkodzenia.
• Styki pomocnicze N/C i N/O: umożliwiają zdalne monitorowanie stanu rozłącznika (sygnalizacja położenia) oraz łatwą integrację z systemami automatyki lub przekaźnikami.
• Dźwignia plombowana w pozycji OFF: zabezpiecza przed przypadkowym załączeniem podczas konserwacji, zwiększając bezpieczeństwo personelu zgodnie z wymogami BHP.
• Wyposażenie w dławiki kablowe 2×29 P – ISO32: ułatwia szybki i szczelny montaż przewodów, zapewniając zachowanie szczelności IP65.

Zgodność z Normami

Rozłącznik Vistop został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących łączników izolacyjnych oraz posiada certyfikat CE. Urządzenie spełnia standardy bezpieczeństwa dla pracy w obudowie – jego parametry gwarantują niezawodne odłączanie napięcia w warunkach przemysłowych i budowlanych.

Zastosowanie

Dzięki solidnej konstrukcji i wysokiej szczelności IP65 rozłącznik Vistop znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów w miejscach narażonych na wilgoć, pył lub uszkodzenia mechaniczne.

• Odłączanie zasilania w maszynach i urządzeniach produkcyjnych (dźwigi osobowe i przemysłowe, maszyny rolnicze).
• Bezpieczne wyłączanie obwodów w budownictwie wielorodzinnym i przemysłowym – np. tablice rozdzielcze w halach produkcyjnych.
• Sterowanie i sygnalizacja w systemach automatyki (dzięki stykom pomocniczym N/C i N/O).
• Jako główny wyłącznik odcinający w instalacach wymagających plombowania (serwis, konserwacja).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Zacisk ochronny PE przystosowany do przewodu o przekroju do 50 mm². Przewody mocuj w dławikach dostarczonych w zestawie (2 szt. 29 P – ISO32). Obudowę montuj na stabilnym podłożu – nie wymaga szyny TH (montaż natynkowy). Dokręć wszystkie zaciski z momentem zgodnym z dokumentacją producenta (szczegóły w karcie katalogowej). Po montażu sprawdź szczelność pokrywy i działanie mechanizmu plombowania.

FAQ

• Czy rozłącznik ma podświetlenie? Nie, rozłącznik Vistop nie jest wyposażony w podświetlenie – jego dźwignia sygnalizuje położenie mechanicznie (wersja czerwona), a dodatkowe sygnalizowanie możliwe jest przez podłączenie styków pomocniczych.
• Jaki stopień ochrony posiada to urządzenie? Rozłącznik ma stopień ochrony IP65 (pyłoszczelność i ochrona przed strugami wody) oraz odporność mechaniczną IK07 (wytrzymałość na uderzenia 2 J).
• Ile styków pomocniczych zawiera? Rozłącznik wyposażony jest w jeden styk N/C (normalnie zamknięty) i jeden styk N/O (normalnie otwarty), które można wykorzystać do zdalnej sygnalizacji lub sterowania.
