Rozłącznik Vistop 63A 4P w obudowie IP65 | 022617 Legrand

Opis i Kluczowe Cechy

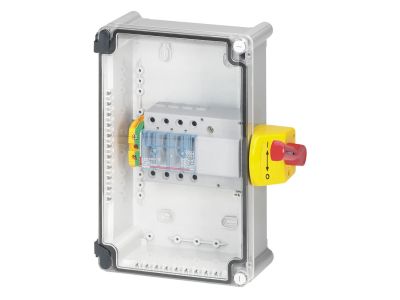

Rozłącznik Vistop 63A 4P o symbolu 022617 to izolacyjne urządzenie rozłącznikowe w obudowie z przezroczystą pokrywą, przeznaczone do bezpiecznego odłączania obwodów w warunkach przemysłowych i budynkowych. Dzięki prądowi znamionowemu 63A oraz czterem biegunom umożliwia pewne rozłączanie obciążeń w instalacjach trójfazowych. Obudowa o stopniu ochrony IP65 i odporności mechanicznej IK07 gwarantuje niezawodną pracę nawet w trudnych warunkach środowiskowych.

• Prąd znamionowy 63A: Zapewnia bezpieczne rozłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków w normalnych warunkach pracy.
• 4 bieguny (4P): Umożliwia jednoczesne odłączenie wszystkich faz oraz przewodu neutralnego, co jest wymagane w wielu instalacjach trójfazowych.
• Stopień ochrony IP65 / IK07: Pyłoszczelna i bryzgoszczelna obudowa (IP65) wraz z odpornością na uderzenia (IK07) zapewniają długotrwałą funkcjonalność w pomieszczeniach wilgotnych, zapylonych lub narażonych na uszkodzenia mechaniczne.
• Styki pomocnicze N/C i N/O (zainstalowane fabrycznie): Ułatwiają sygnalizację stanu rozłącznika oraz integrację z systemami sterowania, bez potrzeby dodatkowego montażu.
• Dźwignia czerwona z możliwością plombowania w pozycji „wyłączone”: Zapewnia jednoznaczną wizualną informację o stanie urządzenia oraz umożliwia zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych.
• Zacisk ochronny PE o przekroju 50 mm²: Pozwala na podłączenie przewodu ochronnego o dużym przekroju, co jest istotne dla skuteczności ochrony przeciwporażeniowej w obwodach o wysokim prądzie zwarciowym.

Zgodność z Normami

Rozłącznik Vistop 63A 4P jest zgodny z obowiązującymi europejskimi normami dla rozłączników izolacyjnych oraz posiada certyfikację CE. Produkt został zaprojektowany i wykonany zgodnie z wymaganiami dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczeństwo użytkowania i niezawodność w standardowych aplikacjach przemysłowych i budynkowych.

Zastosowanie

Rozłącznik Vistop w obudowie IP65 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodu oraz sygnalizacja jego stanu w warunkach podwyższonej wilgotności lub zapylenia.

• Sterowanie i bezpieczne odłączanie maszyn oraz urządzeń produkcyjnych (dźwigi, maszyny rolnicze, linie montażowe).
• Zastosowanie w budownictwie wielorodzinnym i przemysłowym jako główny wyłącznik instalacji lub rozdzielnica plombowana.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – styki pomocnicze N/O i N/C umożliwiają integrację z automatyką.
• Sygnalizacja stanu (ON/OFF) w szafach sterowniczych lub na zewnątrz budynków dzięki widocznej czerwonej dźwigni.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach i upewnić się, że obwód jest bezpieczny. Obudowę mocować na stabilnej powierzchni za pomocą dostarczonych elementów (dławiki 29 P – ISO32). Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków zwarciowych instalacji. Dla zacisku ochronnego PE przewidziano maksymalny przekrój 50 mm². Wszelkie połączenia dokręcać zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdzić działanie rozłącznika oraz poprawność plombowania w pozycji „wyłączone”.

FAQ

• Czy rozłącznik ma podświetlenie? Rozłącznik Vistop 63A 4P nie jest wyposażony w podświetlenie ani wskaźnik LED. Stan urządzenia sygnalizowany jest wizualnie położeniem czerwonej dźwigni (widoczne przez przezroczystą pokrywę).
• Jaki jest stopień ochrony obudowy? Obudowa posiada stopień ochrony IP65 (pyłoszczelna, chroniona przed strugami wody) oraz odporność mechaniczną IK07 (odporność na uderzenia energią 2 J).
• Czy styki pomocnicze są wbudowane fabrycznie? Tak, urządzenie dostarczane jest z fabrycznie zainstalowanymi stykami pomocniczymi N/C (normalnie zwarty) i N/O (normalnie otwarty), co ułatwia sygnalizację i sterowanie.
