Rozłącznik Vistop 63A 4P napęd frontowy dźwignia czerwona | 022315 Legrand

Opis i Kluczowe Cechy

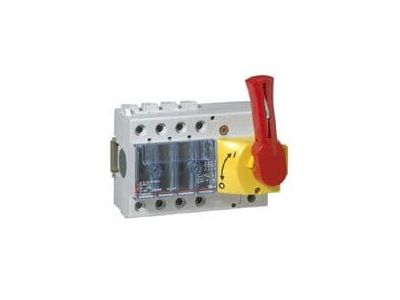

Rozłącznik izolacyjny Vistop o indeksie 022315 to solidne rozwiązanie do rozłączania obwodów pod obciążeniem, wyposażone w napęd frontowy z czerwoną dźwignią i żółtą maskownicą. Urządzenie 4-biegunowe przenosi prąd znamionowy 63 A, a szerokość 7 modułów (122,5 mm) ułatwia zabudowę w standardowych rozdzielnicach. Dzięki widocznej przerwie stykowej, podwójnej przerwie i stykom samoczyszczącym zapewnia pewną izolację oraz długotrwałą niezawodność.

• Prąd znamionowy 63 A: Umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu w instalacjach przemysłowych i komercyjnych.
• Widoczna przerwa stykowa: Daje natychmiastową, pewną informację o rzeczywistym stanie rozłączenia, zwiększając bezpieczeństwo obsługi.
• Podwójna przerwa z samoczyszczącymi stykami: Gwarantuje niezawodne przerywanie prądu i redukuje ryzyko zanieczyszczeń, wydłużając żywotność aparatu.
• Napęd frontowy z dźwignią czerwoną: Umożliwia wygodną obsługę bezpośrednio z panelu rozdzielnicy, zgodną z wymogami ergonomii.
• Szerokość 7 modułów: Ułatwia montaż w szafach sterowniczych i rozdzielnicach modułowych na szynie TH35.

Zgodność z Normami

Rozłącznik Vistop został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla aparatury rozłącznikowej oraz posiada certyfikat CE. Spełnia wymagania w zakresie bezpieczeństwa użytkowania i niezawodności w obwodach elektrycznych do 63 A.

Zastosowanie

Dzięki widocznej przerwie stykowej i zdolności rozłączania obwodów pod obciążeniem, rozłącznik znajduje zastosowanie w wielu miejscach wymagających bezpiecznej izolacji.

• Izolacja głównego zasilania maszyn i urządzeń w rozdzielnicach głównych i podrzędnych.
• Rozłączanie obwodów silnikowych, grzejnych i oświetleniowych podczas prac serwisowych.
• Punkt odcięcia w systemach automatyki przemysłowej z możliwością blokady (np. z użyciem kłódki na dźwigni).
• Zabezpieczenie odbiorników w szafach sterowniczych przed niezamierzonym załączeniem.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 lub za pomocą śrub. Przed przystąpieniem do pracy należy zapoznać się z dokumentacją producenta, dobrać przekrój przewodów do prądu 63 A oraz zachować zalecany moment dokręcania zacisków. Aparat wyposażony jest w okienko opisowe ułatwiające identyfikację obwodu.

FAQ

• Czy rozłącznik pozwala na rozłączenie obwodu pod obciążeniem? Tak, układ stykowy Vistop z szybkim rozłączeniem i podwójną przerwą umożliwia bezpieczne przerywanie prądu roboczego.
• Jaki jest stopień ochrony tego rozłącznika? Sam aparat w zabudowie rozdzielnicy ma typowy stopień ochrony IP20 (odporność na dotyk palcem). W przypadku zastosowania bocznego napędu zewnętrznego możliwe jest uzyskanie ochrony do IP55 (zgodnie z katalogiem).
• Czy można do niego podłączyć styki pomocnicze? Tak, rozłącznik został zaprojektowany z możliwością dołączania rozłącznika pomocniczego (nr ref. 0227 22) oraz styków pomocniczych (nr ref. 0227 04 i 0227 07).
