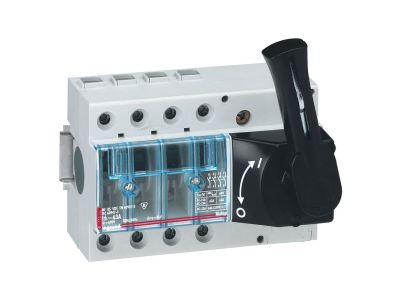

Rozłącznik Vistop 63A 4P napęd frontowy dźwignia czarna | 022515 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop 022515 to profesjonalne urządzenie 4-biegunowe o prądzie znamionowym 63 A, wyposażone w napęd frontowy i czarną dźwignię. Dzięki widocznej przerwie stykowej oraz podwójnej przerwie w każdym biegunie zapewnia pełną kontrolę nad stanem rozłączenia obwodu – kluczową dla bezpieczeństwa podczas prac serwisowych. Szerokość modułowa wynosi 7 modułów (122,5 mm), co ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 63 A: Umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Widoczna przerwa stykowa: Pozwala na wzrokową kontrolę stanu rozłączenia, zwiększając bezpieczeństwo personelu podczas prac konserwacyjnych.
• Podwójna przerwa stykowa z szybkim rozłączeniem i stykami samoczyszczącymi: Gwarantuje niezawodne odłączanie prądu obciążenia oraz długą żywotność mechaniczną i elektryczną.
• Napęd frontowy z czarną dźwignią: Umożliwia wygodne i jednoznaczne sterowanie bezpośrednio z czoła szafy, eliminując potrzebę dodatkowego napędu.
• Możliwość montażu akcesoriów: Przewidziano miejsce na rozłącznik pomocniczy (nr ref. 0227 22) oraz styki pomocnicze (nr ref. 0227 04, 0227 07), co rozszerza funkcjonalność o sygnalizację położenia.

Zgodność z Normami

Rozłącznik Vistop 022515 został zaprojektowany zgodnie z europejskimi normami branżowymi oraz standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów Unii Europejskiej. Urządzenie przeznaczone jest do montażu w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Rozłącznik izolacyjny Vistop 63 A 4P sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w celu wykonania przeglądów, napraw lub przełączeń. Dzięki widocznej przerwie stykowej jest szczególnie polecany w instalacjach wymagających jednoznacznej weryfikacji rozłączenia.

• Główne odłączanie zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Bezpieczne odcięcie obwodów silnikowych, grzewczych i oświetleniowych przed pracami serwisowymi.
• Stosowanie w przemyśle, budynkach użyteczności publicznej oraz instalacjach komercyjnych.
• Jako element zabezpieczający przy wyprowadzaniu obwodów zasilających urządzenia stacjonarne.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika Vistop 022515 może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocuje się na szynie DIN TH35 lub za pomocą śrub. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. W przypadku montażu akcesoriów (np. styków pomocniczych) postępować według instrukcji dołączonej do zestawu.

FAQ

• Czy rozłącznik posiada podświetlenie? Model 022515 nie jest wyposażony we wbudowane podświetlenie. W razie potrzeby sygnalizacji stanu można zastosować zestaw styków pomocniczych nr ref. 0227 04/0227 07.
• Jaki stopień ochrony ma ten rozłącznik? Sam rozłącznik montowany na szynie DIN w typowej rozdzielnicy zapewnia ochronę IP20 (ochrona przed dostępem do części niebezpiecznych). W przypadku zastosowania zewnętrznego napędu bocznego (nr ref. 0227 32) można uzyskać stopień ochrony do IP55.
• Czy rozłącznik nadaje się do rozłączania obwodów pod obciążeniem? Tak, dzięki szybkiemu rozłączaniu i styczności samoczyszczącym konstrukcja umożliwia bezpieczne odłączanie obwodów znajdujących się pod obciążeniem, zgodnie z przeznaczeniem rozłącznika izolacyjnego.
