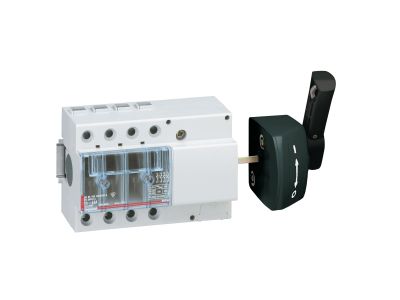

Rozłącznik Vistop 63A 4P napęd boczny dźwignia czarna | 022518 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop (symbol 022518) to czterobiegunowe urządzenie o prądzie znamionowym 63 A, wyposażone w napęd boczny z czarną dźwignią. Szerokość modułu wynosi 7 modułów (17,5 mm każdy), co ułatwia zabudowę w rozdzielnicy. Dzięki widocznej przerwie stykowej oraz podwójnej przerwie stykowej zapewnia bezpieczne odłączanie obwodów pod obciążeniem.

• Widoczna przerwa stykowa: Umożliwia wizualne potwierdzenie rozłączenia obwodu, zwiększając bezpieczeństwo podczas prac serwisowych i diagnostycznych.
• Podwójna przerwa stykowa: Zapewnia pewne rozłączenie obwodu, minimalizując ryzyko przeskoku łuku i podnosząc niezawodność w warunkach obciążenia.
• Szybkie rozłączanie ze stykami samoczyszczącymi: Pozwala na bezpieczne rozłączanie obwodów pod obciążeniem, a samoczyszczenie styków przedłuża ich żywotność i utrzymuje niską rezystancję przejścia.
• Mocowanie na szynie TH35: Ułatwia szybki montaż w standardowych rozdzielnicach; urządzenie można również mocować za pomocą śrub.
• Możliwość dołączenia styków pomocniczych: Umożliwia rozszerzenie funkcjonalności o sygnalizację stanu rozłącznika (akcesoria nr ref. 0227 04, 0227 07, 0227 22).

Zgodność z Normami

Rozłącznik Vistop został zaprojektowany zgodnie z wymogami europejskich norm oraz standardem DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny Vistop 63A 4P sprawdza się w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest bezpieczne odłączanie napięcia w obwodach o znacznym obciążeniu.

• Jako główny wyłącznik izolacyjny w instalacjach przemysłowych i budynkowych.
• Do rozłączania obwodów pod obciążeniem, np. silników elektrycznych, grzałek czy zespołów oświetleniowych.
• W systemach automatyki budynkowej jako element odcinający zasilanie szaf sterowniczych.
• Zintegrowany ze stykami pomocniczymi – do sygnalizacji stanu w systemach nadzoru i sterowania (PLC, BMS).

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik montuje się na szynie TH35 lub za pomocą śrub. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 63 A i warunki pracy instalacji.

FAQ

• Czy rozłącznik Vistop ma widoczną przerwę stykową? Tak, urządzenie zapewnia widoczną przerwę stykową, co umożliwia bezpośrednią wizualną kontrolę rozłączenia obwodu przed przystąpieniem do prac serwisowych.
• Jaki stopień ochrony zapewnia napęd boczny? Napęd boczny zewnętrzny, dostarczany w komplecie, może zapewnić stopień ochrony do IP55 (w zależności od konfiguracji przedłużenia od 30 do 170 mm), co pozwala na stosowanie rozłącznika w trudniejszych warunkach środowiskowych.
• Czy można dołączyć do rozłącznika styki pomocnicze? Tak, istnieje możliwość dołączenia rozłącznika pomocniczego (nr ref. 0227 22) oraz styków pomocniczych (nr ref. 0227 04 i 0227 07), co rozszerza funkcjonalność o sygnalizację stanu lub sterowanie.
