Rozłącznik Vistop 63A 3P napęd frontowy dźwignia czerwona | 022312 Legrand

Opis i Kluczowe Cechy

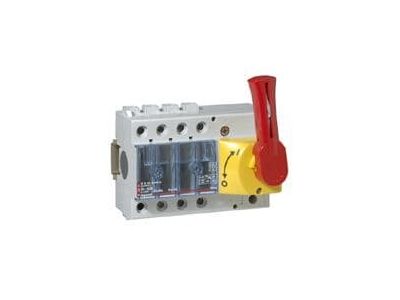

Rozłącznik izolacyjny Vistop o symbolu 022312 to 3‑biegunowe urządzenie o prądzie znamionowym 63 A, wyposażone w napęd frontowy z czerwoną dźwignią i żółtą maskownicą. Zapewnia widoczną przerwę stykową, co bezpośrednio przekłada się na możliwość wizualnej kontroli stanu odłączenia – kluczowy element bezpieczeństwa podczas prac serwisowych. Szerokość 7 modułów (122,5 mm) ułatwia zabudowę w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 63 A: gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Widoczna przerwa stykowa: umożliwia potwierdzenie odłączenia obwodu wzrokiem – zwiększa bezpieczeństwo personelu podczas konserwacji i awarii.
• Podwójna przerwa stykowa z szybkim rozłączaniem i stykami samoczyszczącymi: zapewnia pewne rozłączenie nawet przy obciążeniu oraz długotrwałą stabilność parametrów elektrycznych.
• Napęd frontowy z dźwignią czerwoną: intuicyjna obsługa i łatwy montaż w rozdzielnicy, zgodnie z powszechną konwencją oznaczania elementów odłączających.
• Możliwość dołączania styków pomocniczych (0227 04, 0227 07) oraz rozłącznika pomocniczego (0227 22): pozwala na rozbudowę układu o sygnalizację lub sterowanie – elastyczność w automatyce budynkowej i przemysłowej.

Zgodność z Normami

Rozłącznik Vistop 022312 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm oraz standardów DIN, co potwierdza oznakowanie CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach spełniających obowiązujące przepisy.

Zastosowanie

Rozłącznik izolacyjny Vistop 63 A 3P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia z możliwością wizualnej kontroli stanu styków. Idealnie sprawdza się w obwodach sterowania, rozdzielnicach głównych oraz podrozdzielnicach.

• Główny wyłącznik izolacyjny w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Odłączanie obwodów odbiorników (silników, nagrzewnic, oświetlenia) podczas prac konserwacyjnych i serwisowych.
• Element separacji w instalacjach fotowoltaicznych, aby bezpiecznie odciąć moduły od falownika.
• Budowa układów przełączania zasilania (z wykorzystaniem dźwigni frontowej) w automatyce maszyn i szaf sterowniczych.

Wskazówki Montażowe

Rozłącznik przeznaczony jest do montażu przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobrać do prądu znamionowego 63 A oraz warunków obciążenia. Moment dokręcania śrub zacisków – stosować wartości podane w dokumentacji technicznej dostarczonej z aparatem.

FAQ

• Czy rozłącznik Vistop 022312 można rozłączać pod obciążeniem? Tak, urządzenie przystosowane jest do rozłączania obwodów pod obciążeniem dzięki szybkiemu mechanizmowi rozłączania i samoczyszczącym stykom. Zawsze jednak przestrzegaj wartości znamionowych prądu i napięcia.
• Jaki stopień ochrony ma rozłącznik od strony czołowej? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 od strony czołowej (ochrona przed dotknięciem). W przypadku zastosowania napędu bocznego (opcja) możliwe jest uzyskanie stopnia ochrony do IP55 – dla tego wariantu należy wybrać osobny zestaw napędu (nr ref. 0227 32).
• Czy rozłącznik posiada podświetlenie pozycji? Nie, w modelu 022312 nie przewidziano podświetlenia. Położenie styków jest widoczne wzrokowo przez okienko w obudowie, a dodatkowo dźwignia ma wyraźną pozycję „wyłączony”. Sygnalizację stanu można uzyskać, montując opcjonalne styki pomocnicze.
