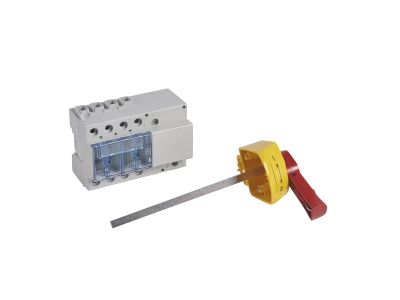

Rozłącznik Vistop 63A 3P napęd boczny dźwignia czerwona | 022316 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop o symbolu 022316 to trójbiegunowy aparat 63 A z napędem bocznym i czerwoną dźwignią. Szerokość 7 modułów (17,5 mm) ułatwia zabudowę w rozdzielnicach. Dzięki widocznej przerwie stykowej oraz podwójnej przerwie z szybkim rozłączeniem zapewnia bezpieczne odłączanie obwodów pod obciążeniem.

• Widoczna przerwa stykowa: umożliwia wizualną kontrolę stanu rozłączenia, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Podwójna przerwa stykowa z szybkim rozłączeniem: zapewnia pewne odłączenie obwodu i minimalizuje ryzyko powstawania łuku elektrycznego.
• Styki samoczyszczące: wydłużają żywotność aparatu i utrzymują niską rezystancję przejścia nawet przy częstym przełączaniu.
• Możliwość rozłączania obwodów pod obciążeniem: przystosowany do bezpiecznego odłączania prądów roboczych zgodnie z deklarowanymi parametrami.
• Mocowanie na szynę TH35 oraz opcjonalnie na śruby: elastyczność montażu w różnych rozdzielnicach – dodatkowo z możliwością dołączenia rozłącznika pomocniczego (0227 22) i styków pomocniczych (0227 04 / 0227 07).

Zgodność z Normami

Rozłącznik Vistop jest zgodny z europejskimi normami dla rozłączników izolacyjnych oraz posiada certyfikat CE. Nie zawiera konkretnych numerów norm w dostarczonej dokumentacji – jego konstrukcja odpowiada standardom branżowym dla bezpiecznego odłączania obwodów.

Zastosowanie

Rozłącznik Vistop 63A 3P z napędem bocznym znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest bezpieczne i widoczne odłączanie napięcia.

• Odłączanie obwodów zasilających maszyny i urządzenia podczas konserwacji i serwisu.
• Stosowanie jako główny wyłącznik w rozdzielnicach sterowniczych i tablicach rozdzielczych.
• W automatyce budynkowej – do bezpiecznego odłączania obwodów oświetlenia, wentylacji czy klimatyzacji.
• Jako element izolacyjny w liniach zasilających przed stycznikami i przekaźnikami.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem prac. Aparat mocuje się na szynie DIN TH35 za pomocą zatrzasku lub na śruby (jeśli przewidziano). Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. W przypadku napędu bocznego zewnętrznego można uzyskać stopień ochrony do IP55 po zastosowaniu odpowiednich uszczelek.

FAQ

• Czy rozłącznik Vistop ma widoczną przerwę stykową? Tak, konstrukcja zapewnia widoczne położenie styków – użytkownik może wizualnie sprawdzić, czy obwód jest rozłączony.
• Jaki stopień ochrony można uzyskać z tym napędem bocznym? Napęd boczny zewnętrzny umożliwia osiągnięcie stopnia ochrony IP55 (przedłużenie od 30 do 170 mm), pod warunkiem montażu w szczelnej obudowie.
• Czy można dołączyć dodatkowe styki pomocnicze? Tak, rozłącznik umożliwia montaż rozłącznika pomocniczego (nr ref. 0227 22) oraz styków pomocniczych (0227 04, 0227 07) – szczegóły znajdziesz w dokumentacji producenta.
