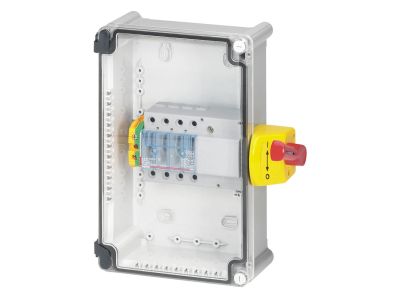

Rozłącznik Vistop 32A 4P w obudowie IP65 | 022607 Legrand

Opis i Kluczowe Cechy

Rozłącznik Vistop 32A 4P w obudowie IP65 (symbol 022607) to izolacyjny odłącznik bezpieczeństwa przeznaczony do budownictwa wielorodzinnego, przemysłowego oraz maszyn i urządzeń. Dzięki prądowi znamionowemu 32 A i czterem biegunom umożliwia bezpieczne odłączanie wszystkich przewodów fazowych w obwodach trójfazowych, eliminując ryzyko przypadkowego załączenia podczas prac serwisowych. Obudowa o stopniu ochrony IP65 i wytrzymałości mechanicznej IK07 gwarantuje niezawodność w trudnych warunkach środowiskowych.

• Prąd znamionowy 32 A: Odpowiedni do odłączania obciążeń o znacznym poborze prądu w instalacjach przemysłowych i budowlanych.
• 4 bieguny (3P+N): Pozwala na jednoczesne odłączenie wszystkich trzech faz i przewodu neutralnego, spełniając wymagania odłącznika głównego w rozdzielnicach.
• Stopień ochrony IP65 i IK07: Obudowa izolacyjna z przezroczystą pokrywą odporna na pył, strugi wody oraz uderzenia mechaniczne, idealna do montażu na zewnątrz i w halach produkcyjnych.
• Dźwignia czerwona z możliwością plombowania w pozycji „wyłączone”: Zapewnia wizualną kontrolę stanu łącza i uniemożliwia niezamierzone załączenie, zwiększając bezpieczeństwo personelu.
• Styki pomocnicze N/C i N/O (w standardzie): Umożliwiają sygnalizację stanu rozłącznika lub blokadę innych urządzeń w układach automatyki.
• Dostarczany z dwoma dławikami 21 P – ISO25: Ułatwia szybki i szczelny montaż przewodów w obudowie.
• Zacisk ochronny PE 10 mm²: Umożliwia podłączenie przewodu ochronnego o przekroju do 10 mm², zgodnie z wymaganiami ochrony przeciwporażeniowej.

Zgodność z Normami

Rozłącznik Vistop 32A spełnia wymagania europejskich norm bezpieczeństwa i dyrektyw niskonapięciowych. Posiada certyfikację CE oraz jest zgodny z ogólnymi standardami DIN dla rozłączników izolacyjnych. Dokładne numery norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik Vistop 32A 4P w obudowie IP65 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne odłączanie napięcia w warunkach zwiększonego zapylenia lub wilgotności.

• Główny wyłącznik odłączający w rozdzielnicach przemysłowych i budowlanych (kontrola dostępu przed pracami konserwacyjnymi).
• Zabezpieczenie maszyn i urządzeń produkcyjnych – odłączanie zasilania podczas przezbrajania lub serwisu.
• W dźwigach osobowych i towarowych jako bezpieczny odłącznik główny (zgodnie z wymaganiami dźwigowymi).
• W instalacjach na zewnątrz budynków (np. oświetlenie zewnętrzne, pompy, stacje uzdatniania wody) – dzięki IP65.

Wskazówki Montażowe

Montaż rozłącznika Vistop 32A może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że nie może zostać przypadkowo załączone. Rozłącznik przeznaczony jest do montażu na ścianie lub na konstrukcji wsporczej – obudowa nie jest przystosowana do szyny TH35. Przeprowadź przewody przez dostarczone dławiki, stosując dławice o odpowiedniej średnicy. Przekrój przewodów dobierz zgodnie z normami dla prądu 32 A (zalecany minimum 6 mm²). Zacisk ochronny PE podłącz do przewodu ochronnego. Nie dokręcaj zacisków większym momentem niż podany w dokumentacji produktu.

FAQ

• Jaki stopień ochrony ma rozłącznik Vistop 32A? Obudowa posiada stopień ochrony IP65 (całkowita ochrona przed pyłem i ochroną przed strugami wody) oraz wytrzymałość mechaniczną IK07.
• Czy rozłącznik można zaplombować w pozycji wyłączonej? Tak, dźwignia w kolorze czerwonym ma otwory do założenia plomby, co uniemożliwia przypadkowe załączenie i pozwala na kontrolę przez upoważniony personel.
• Czy w rozłączniku są styki pomocnicze? Tak, producent wyposaża rozłączniki Vistop w standardzie w styki pomocnicze NC i NO, które można wykorzystać do sygnalizacji stanu lub blokad.
