Rozłącznik Vistop 32A 4P napęd frontowy dźwignia czerwona | 022302 Legrand

Opis i Kluczowe Cechy

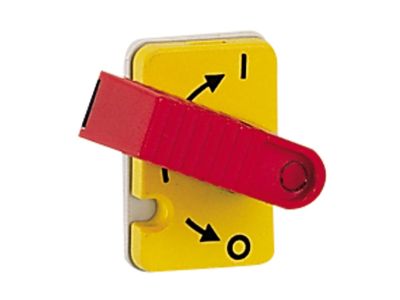

Rozłącznik izolacyjny Vistop 022302 o prądzie znamionowym 32 A i liczbie biegunów 4P (4-biegunowy) wyposażony w napęd frontowy z czerwoną dźwignią. Szerokość modułu wynosi 5 modułów (87,5 mm). Urządzenie przeznaczone jest do bezpiecznego odłączania obwodów elektrycznych pod obciążeniem, zapewniając widoczną przerwę izolacyjną.

• Prąd znamionowy 32 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Podwójna przerwa stykowa: zwiększa bezpieczeństwo poprzez zapewnienie widocznej, fizycznej przerwy w obwodzie.
• Styki samoczyszczące z szybkim rozłączaniem: zapewniają niezawodne działanie i skuteczne gaszenie łuku elektrycznego podczas rozłączania pod obciążeniem.
• Sygnalizacja położenia styków: czerwona barwa przy stykach zwartych, zielona przy rozwartych – ułatwia szybką identyfikację stanu łączeniowego.
• Możliwość blokady dźwigni w pozycji rozwartej: umożliwia zablokowanie za pomocą od 1 do 3 kłódek (nr ref. 227 97), co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Mocowanie na szynę TH35 lub za pomocą śrub: elastyczność montażu w rozdzielnicach i obudowach.

Zgodność z Normami

Rozłącznik Vistop 022302 jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami dla rozłączników izolacyjnych, jednak w dostarczonych danych nie podano konkretnych numerów norm. Urządzenie przeznaczone jest do montażu w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny Vistop 32A 4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu pod obciążeniem z widoczną przerwą izolacyjną. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielniach.

• Odłączanie obwodów odbiorczych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Bezpieczne wyłączanie zasilania maszyn i urządzeń podczas konserwacji (z możliwością blokady kłódką).
• Punkt odłączenia w systemach dystrybucji energii (tablice rozdzielcze, szafy sterownicze).
• Łączenie i rozłączanie obwodów oświetleniowych, grzewczych lub silnikowych przy zachowaniu widocznej przerwy.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą śrub (zgodnie z dokumentacją producenta). Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z zaleceniami producenta podanymi w karcie katalogowej. Po montażu zaleca się sprawdzenie poprawności działania oraz sygnalizacji położenia styków.

FAQ

• Jak działa sygnalizacja położenia styków? Przy stykach zwartych dźwignia i oznaczenie mają kolor czerwony, przy stykach rozwartych – zielony, co umożliwia szybkie sprawdzenie stanu bez konieczności dotykania części czynnych.
• Czy można zablokować rozłącznik w pozycji wyłączonej? Tak, dźwignia posiada otwory umożliwiające założenie od 1 do 3 kłódek (nr ref. 227 97), co zabezpiecza przed przypadkowym załączeniem.
• Jaki stopień ochrony ma ten rozłącznik? W danych katalogowych nie podano konkretnej wartości IP dla wersji z napędem frontowym bezpośrednim. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20, a w przypadku zastosowania napędu zewnętrznego (nr ref. 0227 34) możliwe jest osiągnięcie IP55 zgodnie z danymi producenta.
