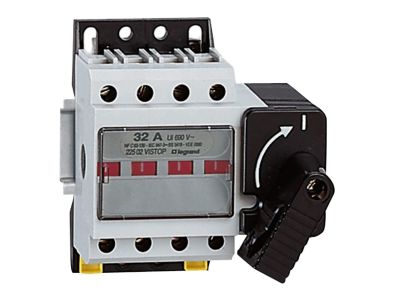

Rozłącznik Vistop 32A 4P napęd frontowy dźwignia czarna | 022502 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop 32A 4P z napędem frontowym (dźwignia czarna) to niezawodne urządzenie do bezpiecznego rozłączania obwodów pod obciążeniem. Dzięki prądowi znamionowemu 32 A oraz czterobiegunowemu wykonaniu (4P) umożliwia izolację przewodów fazowych i neutralnego w instalacjach trójfazowych. Szerokość 5 modułów (87,5 mm) ułatwia zabudowę w standardowych rozdzielnicach. Producent: Vistop, indeks katalogowy: 022502.

• Podwójna przerwa stykowa i szybkie rozłączenie: Zapewnia pewne rozłączenie obwodów nawet przy znacznym obciążeniu, minimalizując ryzyko powstawania łuku elektrycznego.
• Samoczyszczące styki: Wydłużają żywotność łącznika i utrzymują niską rezystancję przejścia przez cały okres eksploatacji.
• Sygnalizacja położenia styków: Czerwony wskaźnik przy stykach zwartych, zielony przy rozwartych – pozwala na szybką, wizualną ocenę stanu obwodu bez konieczności pomiarów.
• Możliwość blokady dźwigni w pozycji rozwartej: Przystosowany do zablokowania za pomocą 1–3 kłódek (nr ref. 227 97), co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Montaż na szynie TH35 lub za pomocą śrub: Elastyczność instalacji – dopasowanie do różnych typów rozdzielnic i obudów.

Zgodność z Normami

Rozłącznik Vistop 022502 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej w instalacjach niskiego napięcia. (Szczegółowe numery norm – prosimy o kontakt z producentem).

Zastosowanie

Rozłącznik izolacyjny 32A 4P Vistop znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie zasilania i widoczna przerwa izolacyjna. Sprawdza się w obwodach przemysłowych, budynkach użyteczności publicznej oraz instalacjach mieszkaniowych.

• Rozłączanie i izolowanie obwodów głównych w tablicach rozdzielczych – np. zasilania maszyn, linii produkcyjnych.
• Bezpieczne odłączanie zasilania podczas prac serwisowych i konserwacyjnych – blokada dźwigni uniemożliwia przypadkowe załączenie.
• Zabezpieczenie przeciwporażeniowe w obwodach silnikowych, grzewczych i oświetleniowych – spełnia funkcję wyłącznika głównego.
• W systemach automatyki budynkowej – jako główny wyłącznik sterowany ręcznie z możliwością wizualnej kontroli stanu styków.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie mocuje się na szynie TH35 (35 mm) lub za pomocą śrub – zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 32 A. Moment dokręcania zacisków oraz dopuszczalne przekroje znajdują się w dokumentacji technicznej dostarczonej z produktem. Po zakończeniu montażu sprawdzić działanie sygnalizacji położenia styków.

FAQ

• Czy rozłącznik Vistop 022502 sygnalizuje stan styków? Tak, urządzenie wyposażono w wizualną sygnalizację: czerwony wskaźnik – styki zwarte, zielony – styki rozwarte. Umożliwia to szybkie sprawdzenie stanu obwodu bez użycia miernika.
• Czy można zablokować dźwignię w pozycji wyłączonej? Tak, dźwignię można zablokować za pomocą od 1 do 3 kłódek (np. nr ref. 227 97 Vistop). Zapobiega to przypadkowemu załączeniu obwodu, co jest szczególnie ważne podczas prac konserwacyjnych.
• Jaki jest stopień ochrony tego rozłącznika? Producent nie podaje konkretnego stopnia IP dla samego łącznika. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowo przyjmuje się ochronę IP20 (osłona przed dotknięciem). W przypadku napędu zewnętrznego (opcjonalne akcesoria) możliwe jest uzyskanie IP55 – dane należy sprawdzić w karcie katalogowej akcesoriów.
