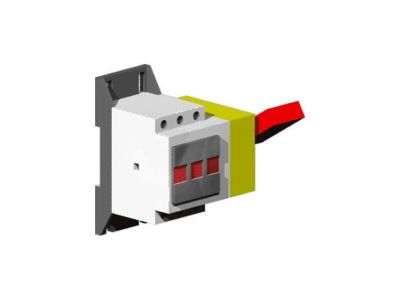

Rozłącznik Vistop 32A 4P napęd boczny dźwignia czerwona | 022307 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop 32A 4P (symbol 022307) z napędem bocznym i czerwoną dźwignią to zaawansowane urządzenie do bezpiecznego odłączania obwodów elektrycznych. Szerokość 4,5 modułu (78,75 mm) ułatwia montaż w standardowych rozdzielnicach. Dzięki podwójnej przerwie stykowej oraz stykom samoczyszczącym umożliwia rozłączanie obwodów pod obciążeniem bez ryzyka uszkodzenia styków.

• Prąd znamionowy 32 A: zapewnia możliwość pracy w obwodach o znacznym obciążeniu przy zachowaniu pełnej izolacji galwanicznej.
• Sygnalizacja położenia styków (czerwony – zwarte, zielony – rozwarte): umożliwia błyskawiczną wizualną ocenę stanu pracy bez konieczności pomiarów.
• Podwójna przerwa stykowa i styki samoczyszczące: gwarantują pewne rozłączenie nawet przy dużych prądach oraz długą żywotność mechaniczną.
• Możliwość blokady dźwigni w pozycji rozwartej za pomocą 1–3 kłódek: zwiększa bezpieczeństwo podczas prac konserwacyjnych i serwisowych (kłódki nr ref. 227 97).
• Montaż na szynie TH35 (DIN) lub bezpośrednio za pomocą śrub: daje elastyczność instalacji w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi normami dotyczącymi rozłączników izolacyjnych. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej.

Zastosowanie

Rozłącznik Vistop znajduje zastosowanie w instalacjach przemysłowych, handlowych oraz mieszkaniowych jako główne urządzenie odłączające lub izolacyjne w rozdzielnicach głównych i podrozdzielnicach.

• Bezpieczne odłączanie obwodów pod obciążeniem – dzięki podwójnej przerwie stykowej i szybkiemu rozłączeniu.
• Izolacja galwaniczna przy pracach serwisowych i konserwacyjnych – możliwość zablokowania dźwigni kłódką uniemożliwia przypadkowe załączenie.
• Główny wyłącznik w maszynach i urządzeniach – zgodnie z wymaganiami norm bezpieczeństwa maszyn.
• Sterowanie i odłączanie w systemach automatyki budynkowej (np. oświetlenie, wentylacja, pompy).

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuj na szynie TH35 (DIN) lub za pomocą śrub (zgodnie z instrukcją producenta). Momenty dokręcania śrub zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną, uwzględniając prąd znamionowy 32 A. W przypadku korzystania z opcji blokady kłódkowej upewnij się, że dźwignia znajduje się w pozycji rozwartej.

FAQ

• Jakie kolory sygnalizują położenie styków? Czerwony kolor oznacza styki zwarte (załączone), zielony – styki rozwarte (wyłączone). Dzięki temu stan pracy można ocenić natychmiast na pierwszy rzut oka.
• Czy rozłącznik można zamontować na szynie DIN? Tak, mocowanie odbywa się na wsporniku montażowym TH35 lub bezpośrednio za pomocą śrub – rozwiązanie dostosowane do standardowych rozdzielnic modułowych.
• Jaki stopień ochrony zapewnia rozłącznik? W standardowej konfiguracji aparatura modułowa posiada stopień ochrony IP20. Zastosowanie napędu zewnętrznego (dostępnego jako opcja) pozwala podnieść ochronę do IP55 – zgodnie z danymi producenta.
