Rozłącznik Vistop 32A 3P w obudowie IP65 | 022605 Legrand

Opis i Kluczowe Cechy

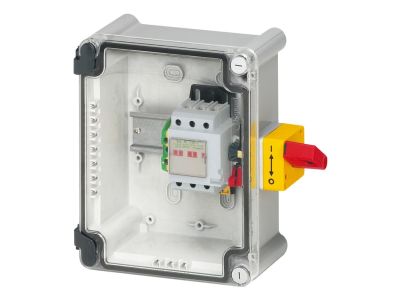

Rozłącznik Vistop (symbol 022605) to trójbiegunowy rozłącznik w obudowie izolacyjnej IP65 o prądzie znamionowym 32 A. Przeznaczony do bezpiecznego odłączania obwodów w budownictwie wielorodzinnym, przemysłowym oraz maszynach. Wyposażony w styki pomocnicze N/C i N/O oraz czerwoną dźwignię z możliwością plombowania pozycji wyłączonej.

• Prąd znamionowy 32 A: umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, odporny na przeciążenia zgodne z katalogowymi parametrami.
• Stopień ochrony IP65 i odporność na uderzenia IK07: szczelna obudowa chroni przed pyłem i strugami wody, a wytrzymałość mechaniczna zapewnia niezawodność w trudnych warunkach przemysłowych.
• Dźwignia czerwona z plombowaniem w pozycji OFF: wyraźna wizualizacja stanu rozłącznika oraz zabezpieczenie przed przypadkowym załączeniem, kluczowe dla bezpieczeństwa serwisowego.
• Styki pomocnicze N/C i N/O: umożliwiają sygnalizację stanu rozłącznika do systemów automatyki, PLC lub styczników, zwiększając funkcjonalność instalacji.
• Obudowa izolacyjna z przezroczystą pokrywą: pozwala na wizualną kontrolę położenia styków oraz ułatwia inspekcję bez otwierania, podnosząc bezpieczeństwo użytkowania.

Zgodność z Normami

Rozłącznik Vistop spełnia wymagania europejskich norm bezpieczeństwa oraz oznaczenie CE. Jako aparat w obudowie izolacyjnej przeznaczony do odłączania obwodów, odpowiada standardom DIN stosowanym w rozdzielnicach i instalacjach przemysłowych.

Zastosowanie

Rozłącznik Vistop 32A 3P IP65 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączenie zasilania – zarówno w nowych, jak i modernizowanych instalacjach. Sprawdza się w następujących scenariuszach:

• Odłączanie główne w budynkach wielorodzinnych, przemysłowych i użyteczności publicznej – jako wyłącznik bezpieczeństwa przed serwisem.
• Sterowanie odbiornikami w maszynach produkcyjnych, urządzeniach rolniczych i dźwigach – zapewnia szybkie odłączenie w razie awarii.
• Automatyka budynkowa – styki pomocnicze umożliwiają podłączenie sygnalizacji stanu do centrali alarmowej lub systemu BMS.
• Instalacje tymczasowe i place budowy – dzięki IP65 odporny na warunki atmosferyczne, idealny do rozdzielnic budowlanych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Obudowę mocuj na płaskiej powierzchni za pomocą dostarczonych dławików (2 szt. 21 P – ISO25). Przewody podłączaj do zacisków zgodnie z dokumentacją techniczną. Przekrój przewodów dobieraj do prądu znamionowego 32 A. W przypadku plombowania pozycji wyłączonej, zastosuj oryginalne plomby. Nie przekraczaj parametrów znamionowych.

FAQ

• Czy rozłącznik jest podświetlany? Nie, model 022605 nie posiada wbudowanego podświetlenia. Stan załączenia sygnalizuje mechaniczne położenie dźwigni oraz przezroczysta pokrywa.
• Jaki stopień ochrony ma obudowa? Obudowa posiada stopień ochrony IP65 (pyłoszczelna i odporna na strugi wody) oraz odporność na uderzenia mechaniczne IK07.
• Czy rozłącznik można stosować jako wyłącznik główny dla maszyny? Tak, zgodnie z przeznaczeniem nadaje się do bezpiecznego odłączania obwodów w maszynach i urządzeniach produkcyjnych. Należy pamiętać o plombowaniu w pozycji wyłączonej w celach serwisowych.
