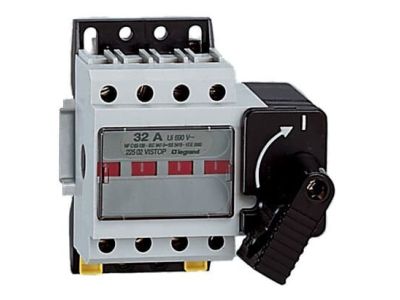

Rozłącznik Vistop 32A 3P napęd frontowy dźwignia czarna | 022500 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop o symbolu 022500 to trójbiegunowe urządzenie modułowe zaprojektowane do bezpiecznego odłączania obwodów elektrycznych. Prąd znamionowy 32 A umożliwia pracę w obwodach o znacznym obciążeniu. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicy. Napęd frontowy z czarną dźwignią zapewnia wygodną i jednoznaczną obsługę.

• Podwójna przerwa stykowa: zwiększa pewność rozłączenia obwodu, minimalizując ryzyko przypadkowego zwarcia.
• Styki samoczyszczące: utrzymują niską rezystancję przejścia, co podnosi niezawodność w długotrwałej eksploatacji.
• Szybkie rozłączenie: umożliwia bezpieczne rozłączanie obwodów pod obciążeniem bez ryzyka uszkodzenia styków.
• Wizualna sygnalizacja położenia styków: czerwony – zwarte, zielony – rozwarte, co pozwala na szybką ocenę stanu bez użycia miernika.
• Możliwość blokady dźwigni w pozycji rozwartej: zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych (do 3 kłódek, nr ref. 227 97).
• Elastyczne mocowanie: montaż na szynie TH35 lub bezpośrednio za pomocą śrub – dostosowanie do różnych typów rozdzielnic.

Zgodność z Normami

Rozłącznik Vistop spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Zaprojektowano go zgodnie z zasadami bezpieczeństwa obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Rozłącznik izolacyjny znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odłączenie napięcia w celu konserwacji, serwisu lub zmiany konfiguracji obwodu. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Odłączanie główne w rozdzielnicach piętrowych i tablicach rozdzielczych.
• Zapewnienie bezpiecznej przerwy izolacyjnej przy pracach na maszynach i urządzeniach.
• Sterowanie sekcjami oświetlenia lub gniazd w obwodach silnoprądowych.
• Zastosowanie w automatyce budynkowej jako rozłącznik bezpieczeństwa dla szaf sterowniczych.

Wskazówki Montażowe

Montaż i demontaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (lub opcjonalnie na stabilnej powierzchni za pomocą śrub). Momenty dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta – używanie nieodpowiednich przekrojów może prowadzić do przegrzania. Po montażu sprawdzić poprawność działania sygnalizacji położenia styków.

FAQ

• Czy rozłącznik można używać do rozłączania obwodów pod obciążeniem? Tak, dzięki konstrukcji szybkiego rozłączania i podwójnej przerwie stykowej urządzenie umożliwia bezpieczne rozłączanie obwodów pod pełnym obciążeniem znamionowym 32 A.
• Jaki jest stopień ochrony (IP) rozłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Typowa aparatura modułowa montowana w rozdzielnicy uzyskuje od strony czołowej ochronę IP20, co jest wystarczające dla standardowych warunków pracy wewnątrz pomieszczeń.
• Czy można zablokować dźwignię w pozycji otwartej? Tak, w pozycji rozwartej dźwignię można zablokować przy użyciu do 3 kłódek (o średnicy kabłąka dostosowanej do otworów w dźwigni, zalecany ref. 227 97). Blokada uniemożliwia przypadkowe załączenie i zwiększa bezpieczeństwo podczas prac konserwacyjnych.
