Rozłącznik Vistop 32 A 3P, napęd boczny, czerwony | 022305 Legrand

Opis i Kluczowe Cechy

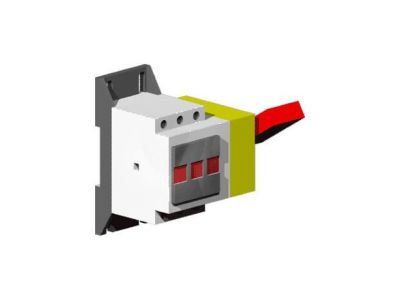

Rozłącznik izolacyjny Vistop 32 A 3P z napędem bocznym (symbol 022305) to modułowe urządzenie o szerokości 3,5 modułu (61,25 mm), przeznaczone do bezpiecznego odłączania obwodów pod obciążeniem. Wyposażony w podwójną przerwę stykową oraz styki samoczyszczące, zapewnia niezawodną pracę i długą żywotność. Dzięki wizualnej sygnalizacji położenia styków (czerwony – zwarte, zielony – rozwarte) umożliwia szybką kontrolę stanu bez dotykania elementów czynnych.

• Prąd znamionowy 32 A: umożliwia rozłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Podwójna przerwa stykowa i szybkie rozłączenie: zwiększa bezpieczeństwo poprzez skuteczne gaszenie łuku i zapewnienie pewnej przerwy izolacyjnej.
• Sygnalizacja położenia styków (czerwony/zwarte, zielony/rozwarte): natychmiastowa wizualna informacja o stanie łączeniowym, ułatwiająca diagnostykę i obsługę.
• Mocowanie na szynie TH35 lub za pomocą śrub: elastyczność montażu w rozdzielnicach o różnej konstrukcji.
• Możliwość zablokowania dźwigni w pozycji rozwartej kłódkami (ref. 22797): ochrona przed przypadkowym załączeniem podczas prac serwisowych i konserwacyjnych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane rozłącznikom izolacyjnym w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik Vistop znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów elektrycznych z widoczną przerwą izolacyjną. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielnicach.

• Bezpieczne odłączanie obwodów pod obciążeniem w rozdzielnicach przemysłowych i budynkowych.
• Zapewnienie przerwy izolacyjnej podczas prac montażowych, serwisowych i konserwacyjnych.
• Sterowanie i odłączanie obwodów oświetleniowych, grzewczych, wentylacyjnych oraz siłowych.
• Główny wyłącznik w systemach automatyki budynkowej i sterowania maszyn.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub przykręcania do podłoża. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i zabezpieczeniami. Momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem upewnić się, że rozłącznik jest prawidłowo zamocowany i nie wykazuje uszkodzeń mechanicznych.

FAQ

• Czy rozłącznik posiada podświetlenie LED? Nie, sygnalizacja położenia styków jest mechaniczna (czerwony – styki zwarte, zielony – styki rozwarte). Nie wymaga zasilania i działa niezawodnie przez cały okres eksploatacji.
• Jaki jest stopień ochrony IP tego rozłącznika? Wersja z napędem bocznym bezpośrednim posiada standardowy dla aparatury modułowej stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych i ciałami stałymi ≥12,5 mm). Opcjonalny napęd zewnętrzny (dostarczany jako komplet) umożliwia uzyskanie stopnia ochrony do IP55.
• Czy styki są normalnie zwarte czy rozwarte? Rozłącznik izolacyjny ma styki normalnie zamknięte – w stanie spoczynku przewodzi prąd. Rozłączenie następuje ręcznie przez przesunięcie dźwigni. Dźwignię można zablokować w pozycji rozwartej przy pomocy kłódek.
