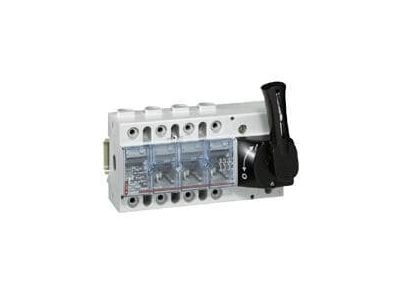

Rozłącznik Vistop 160A 4P napęd frontowy dźwignia czarna | 022553 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop o prądzie znamionowym 160 A i 4 biegunach, wyposażony w napęd frontowy z czarną dźwignią, zapewnia pewne i bezpieczne odłączanie obwodów pod obciążeniem. Dzięki podwójnej przerwie stykowej z widocznym położeniem styków oraz układem szybkiego rozłączania i samoczyszczącymi stykami, urządzenie umożliwia jednoznaczną kontrolę stanu pracy i długą żywotność mechaniczną. Szerokość 9 modułów (17,5 mm) ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 160 A: gwarantuje niezawodną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Widoczna podwójna przerwa stykowa: umożliwia wizualną kontrolę położenia styków, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Szybkie rozłączanie ze stykami samoczyszczącymi: zapewnia pewne odłączenie nawet przy dużych prądach i ogranicza erozję styków, wydłużając żywotność aparatu.
• Możliwość montażu na szynie TH35 (DIN) lub za pomocą śrub: daje elastyczność instalacyjną w różnych typach rozdzielnic i szaf sterowniczych.
• Okienko do opisu w przedniej części: ułatwia identyfikację obwodu i oznaczenie w instalacji.
• Możliwość dołączania styków pomocniczych (nr ref. 0227 04, 0227 07) i rozłącznika pomocniczego (nr ref. 0227 22): pozwala na rozbudowę funkcji sygnalizacji i sterowania.

Zgodność z Normami

Rozłącznik Vistop jest produkowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do instalacji w obwodach spełniających wymagania dotyczące rozłączania izolacyjnego.

Zastosowanie

Rozłącznik izolacyjny Vistop 160 A 4P sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem oraz wyraźna wizualna informacja o stanie styków. Znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej.

• Główne odłączanie zasilania w tablicach rozdzielczych i szafach sterowniczych.
• Bezpieczne odłączanie odbiorników o dużym poborze prądu (silniki, piece, agregaty) podczas konserwacji.
• Izolacja obwodów w instalacjach fotowoltaicznych, stacjach ładowania EV oraz układach UPS.
• Funkcja rozłącznika głównego w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie montuje się na szynie TH35 (DIN) lub przykręca do podłoża. Momenty dokręcania śrub zaciskowych oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Po montażu sprawdzić działanie mechanizmu – dźwignia powinna pracować płynnie, a widoczna przerwa stykowa musi być wyraźnie rozpoznawalna.

FAQ

• Czy rozłącznik Vistop 160A ma widoczną przerwę stykową? Tak, konstrukcja zapewnia podwójną przerwę stykową z możliwością wzrokowej oceny położenia styków – to kluczowy element bezpieczeństwa przy pracach konserwacyjnych.
• Czy można rozłączać obwody pod obciążeniem za pomocą tego rozłącznika? Tak, urządzenie jest przystosowane do rozłączania obwodów pod obciążeniem dzięki układowi szybkiego rozłączenia i samoczyszczącym stykom. Należy jednak stosować się do parametrów znamionowych (160 A, napięcie zgodne z deklaracją producenta).
• Jakie akcesoria można dołączyć do tego rozłącznika? Można do niego dołączyć rozłącznik pomocniczy (nr ref. 0227 22) oraz zestawy styków pomocniczych (nr ref. 0227 04 i 0227 07), co rozszerza funkcjonalność o sygnalizację i sterowanie zdalne.
