Rozłącznik Vistop 160A 4P napęd boczny dźwignia czarna | 022556 Legrand

Opis i Kluczowe Cechy

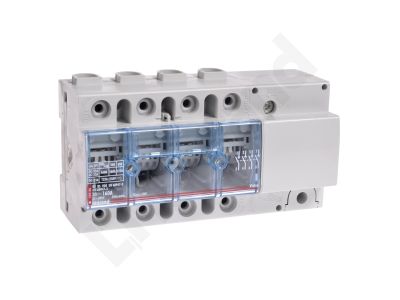

Rozłącznik izolacyjny Vistop (symbol 022556) o prądzie znamionowym 160 A i 4 biegunach, wyposażony w napęd boczny z dźwignią czarną. Urządzenie zapewnia widoczną przerwę stykową oraz podwójną przerwę stykową z szybkim rozłączeniem i stykami samoczyszczącymi, co pozwala na bezpieczne rozłączanie obwodów pod obciążeniem. Szerokość 9 modułów (17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 160 A: Umożliwia bezpieczne rozłączanie obwodów o dużym obciążeniu bez ryzyka przeciążenia styków.
• 4 bieguny: Jednoczesne rozłączanie wszystkich faz – gwarancja pełnego odcięcia zasilania w instalacjach trójfazowych.
• Widoczna przerwa stykowa: Bezpośrednia kontrola stanu rozłączenia zwiększa bezpieczeństwo pracy podczas przeglądów i serwisu.
• Podwójna przerwa stykowa z szybkim rozłączeniem i stykami samoczyszczącymi: Umożliwia rozłączanie obwodów pod obciążeniem przy jednoczesnej wysokiej trwałości łączeniowej.
• Napęd boczny zewnętrzny (przedłużenie 30–170 mm): Elastyczny montaż w rozdzielnicy, stopień ochrony napędu do IP55 – odporność na wilgoć i pył.

Zgodność z Normami

Produkt zgodny z wymaganiami norm europejskich oraz standardami DIN dla aparatury rozłącznikowej. Posiada certyfikację CE potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik Vistop 160A 4P dedykowany jest do bezpiecznego odłączania obwodów głównych w instalacjach przemysłowych i budynkowych. Sprawdza się jako główny wyłącznik w rozdzielnicach, a także w aplikacjach wymagających wizualnej kontroli stanu styków.

• Główny wyłącznik izolacyjny w rozdzielnicach głównych i podrozdzielnicach.
• Bezpieczne odłączanie obwodów silnikowych, grzewczych i oświetleniowych podczas prac serwisowych.
• Sterowanie odbiornikami w automatyce budynkowej i przemysłowej (w połączeniu z osprzętem pomocniczym).
• Zabezpieczenie stref wydzielonych przed przypadkowym załączeniem podczas konserwacji.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie mocuje się na szynie TH35 (35 mm) lub za pomocą śrub. Napęd boczny umożliwia przedłużenie wałka od 30 do 170 mm w zależności od głębokości rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 160 A, a momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Po montażu sprawdź działanie – widoczna przerwa stykowa powinna potwierdzać rozłączenie wszystkich biegunów.

FAQ

• Czy rozłącznik umożliwia rozłączanie obwodów pod obciążeniem? Tak, dzięki podwójnej przerwie stykowej z szybkim rozłączeniem oraz stykami samoczyszczącymi, aparat jest przystosowany do rozłączania obwodów pod obciążeniem w zakresie prądu znamionowego.
• Jaki stopień ochrony ma napęd boczny? Napęd boczny zewnętrzny zapewnia stopień ochrony IP55 – jest odporny na pył i strugi wody, co pozwala na montaż w warunkach podwyższonej wilgotności.
• Czy można rozszerzyć funkcjonalność rozłącznika o styki pomocnicze? Tak, dostępne są dedykowane akcesoria – rozłącznik pomocniczy (nr ref. 0227 22) oraz styki pomocnicze (nr ref. 0227 04 i 0227 07), które montuje się w module aparatu.
