Rozłącznik Vistop 160 A 4P w obudowie | 022637 Legrand

Opis i Kluczowe Cechy

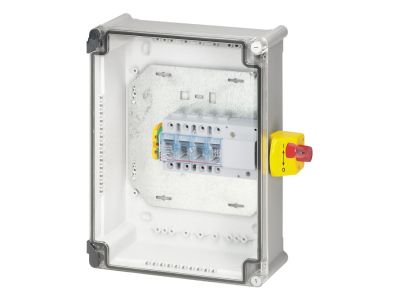

Rozłącznik Vistop 160 A 4P w obudowie (symbol 022637) to izolacyjny rozłącznik bezpiecznikowy o prądzie znamionowym 160 A, przeznaczony do odłączania obwodów trójfazowych w warunkach przemysłowych i budowlanych. Dzięki stopniowi ochrony IP65 i odporności na uderzenia IK07 sprawdza się w miejscach narażonych na wilgoć, pył i uszkodzenia mechaniczne. Obudowa wykonana z materiałów izolacyjnych z przezroczystą pokrywą umożliwia wizualną kontrolę stanu styków.

• Prąd znamionowy 160 A: umożliwia bezpieczne odłączanie obwodów o dużym poborze mocy bez ryzyka przegrzania styków.
• Stopień ochrony IP65 i IK07: gwarantuje odporność na pył, wilgoć oraz uderzenia mechaniczne, co pozwala na montaż w trudnych warunkach zewnętrznych i przemysłowych.
• Wyposażenie w styki pomocnicze NC i NO: umożliwia zdalną sygnalizację stanu rozłącznika lub integrację z układami sterowania i automatyki.
• Dźwignia w kolorze czerwonym z możliwością plombowania w pozycji wyłączone: zapobiega przypadkowemu załączeniu, zwiększając bezpieczeństwo podczas prac konserwacyjnych.
• Dostarczany z 2 sztukami dławików kablowych 36 P (ISO50): ułatwia montaż i zapewnia szczelność wprowadzeń przewodów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Jako element linii Vistop spełnia wymagania stawiane izolacyjnym rozłącznikom w obudowach stosowanym w budownictwie i przemyśle.

Zastosowanie

Rozłącznik Vistop 160 A 4P w obudowie znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne i niezawodne odłączenie napięcia w obwodach trójfazowych prądu przemiennego.

• Jako główny wyłącznik prądu w budynkach przemysłowych i wielorodzinnych.
• W maszynach produkcyjnych i urządzeniach do odłączania zasilania podczas konserwacji i serwisu.
• W dźwigach osobowych i przemysłowych – jako element bezpieczeństwa.
• W instalacjach rolniczych oraz miejscach narażonych na trudne warunki atmosferyczne (IP65).

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamocować na odpowiedniej powierzchni za pomocą dostarczonych dławików kablowych. Przekrój przewodów (max. 50 mm² dla zacisku ochronnego PE) należy dobrać do prądu znamionowego obwodu. Moment dokręcania połączeń należy stosować zgodnie z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność podłączenia faz i styku ochronnego.

FAQ

• Czy rozłącznik posiada styki pomocnicze? Tak, wyposażony jest w styki pomocnicze NC (normalnie zamknięty) i NO (normalnie otwarty) umożliwiające sygnalizację lub sterowanie.
• Jaki jest stopień ochrony obudowy? Obudowa ma stopień ochrony IP65 oraz odporność na uderzenia mechaniczne IK07, co pozwala na montaż w wilgotnych i zapylonych pomieszczeniach.
• Czy dźwignię można plombować? Tak, dźwignia w kolorze czerwonym może być plombowana w pozycji wyłączonej, co zabezpiecza przed przypadkowym załączeniem.
