Rozłącznik Vistop 125A 3P napęd frontowy dźwignia czerwona | 022334 Legrand

Opis i Kluczowe Cechy

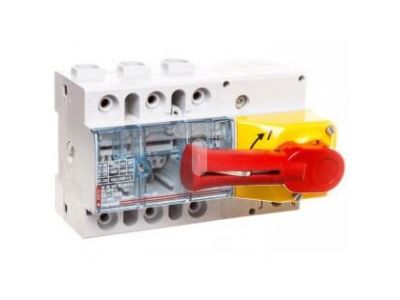

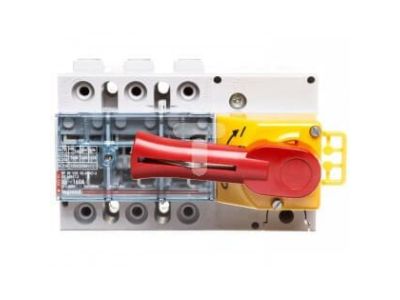

Rozłącznik izolacyjny Vistop o symbolu 022334 to 3-biegunowe urządzenie o prądzie znamionowym 125 A, wyposażone w napęd frontowy z czerwoną dźwignią i żółtą maskownicą. Dzięki widocznej przerwie stykowej oraz podwójnej przerwie umożliwia bezpieczne odłączanie obwodów pod obciążeniem. Szerokość 7,5 modułu (7,5 x 17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 125 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Widoczna przerwa stykowa: Pozwala na wizualną kontrolę stanu rozłączenia, zwiększając bezpieczeństwo podczas prac serwisowych.
• Podwójna przerwa stykowa z szybkim rozłączaniem: Zapewnia niezawodne rozłączanie pod obciążeniem dzięki układowi samoczyszczących styków.
• Mocowanie na szynie TH35: Umożliwia szybki i stabilny montaż w rozdzielnicach bez użycia narzędzi.
• Możliwość dołączenia akcesoriów: Rozłącznik pomocniczy (nr ref. 0227 22) oraz styki pomocnicze (nr ref. 0227 04, 0227 07) rozszerzają funkcjonalność układu.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dotyczącymi rozłączników izolacyjnych oraz posiada certyfikat CE. Został zaprojektowany zgodnie z wymaganiami bezpieczeństwa i standardami DIN, stosowanymi w instalacjach elektrycznych.

Zastosowanie

Rozłącznik Vistop 125A 3P sprawdza się w instalacjach wymagających bezpiecznego odłączania obwodów pod obciążeniem oraz wyraźnej wizualnej przerwy stykowej. Znajduje zastosowanie zarówno w przemyśle, jak i w budownictwie.

• Główny rozłącznik w rozdzielnicach przemysłowych i budynkowych – odłączanie zasilania całych sekcji.
• Bezpieczne izolowanie obwodów podczas prac konserwacyjnych i serwisowych.
• Sterowanie silnikami oraz innymi odbiornikami wymagającymi odłączenia pod obciążeniem.
• Element automatyki budynkowej – jako wyłącznik główny w szafach sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy stosować moment dokręcania zacisków zgodnie z dokumentacją producenta, a przekroje przewodów dobrać do prądu znamionowego 125 A, uwzględniając warunki chłodzenia.

FAQ

• Czy rozłącznik ma widoczną przerwę stykową? Tak, konstrukcja zapewnia wyraźne wskazanie położenia styków – po rozłączeniu widoczna jest przerwa, co umożliwia wizualne potwierdzenie odłączenia.
• Czy można zamontować rozłącznik na standardowej szynie DIN? Tak, urządzenie jest przystosowane do montażu na szynie TH35 o szerokości 35 mm, co ułatwia integrację z modułowymi rozdzielnicami.
• Jakie akcesoria można dołączyć do tego rozłącznika? Do rozłącznika można dołączyć rozłącznik pomocniczy (nr ref. 0227 22) oraz styki pomocnicze (nr ref. 0227 04 i 0227 07), które rozszerzają możliwości sygnalizacji i sterowania.
