Rozłącznik Vistop 125A 3P napęd boczny dźwignia czarna | 022544 Legrand

Opis i Kluczowe Cechy

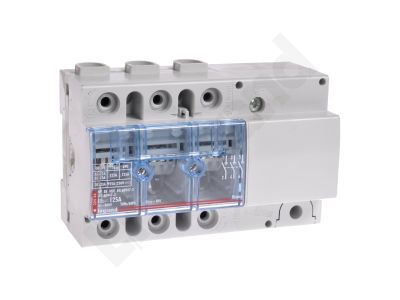

Rozłącznik izolacyjny Vistop (symbol 022544) to trójbiegunowy aparat o prądzie znamionowym 125 A, wyposażony w napęd boczny z czarną dźwignią. Szerokość modułowa 7,5 modułu (17,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Dzięki widocznej przerwie stykowej oraz podwójnej przerwie stykowej zapewnia bezpieczne i pewne odłączenie obwodu – idealne do zastosowań, gdzie wymagana jest pełna kontrola nad stanem połączeń.

• Prąd znamionowy 125 A: Umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania lub uszkodzenia styków.
• Widoczna przerwa stykowa: Daje natychmiastową, pewną informację o faktycznym stanie rozłączenia – zwiększa bezpieczeństwo podczas prac serwisowych.
• Podwójna przerwa stykowa i szybkie rozłączenie: Zapewniają skuteczną izolację galwaniczną oraz możliwość rozłączania obwodów pod obciążeniem, bez powstawania niebezpiecznych łuków.
• Styki samoczyszczące: Gwarantują długotrwałą niezawodność i niską rezystancję przejścia, nawet przy częstej pracy.
• Napęd boczny z przedłużeniem (30–170 mm): Umożliwia montaż w trudno dostępnych miejscach i uzyskanie stopnia ochrony do IP55 (w zależności od konfiguracji), co sprawdza się w warunkach przemysłowych.

Zgodność z Normami

Rozłącznik Vistop został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Spełnia wymagania stawiane aparaturze rozłącznikowej stosowanej w instalacjach niskiego napięcia, zapewniając bezpieczeństwo użytkowania i niezawodność działania.

Zastosowanie

Dzięki swojej konstrukcji i parametrom rozłącznik Vistop 125 A doskonale sprawdza się w aplikacjach wymagających bezpiecznego odłączania zasilania w obwodach o dużym prądzie. Główne scenariusze zastosowania:

• Bezpieczne odłączanie obwodów głównych w szafach rozdzielczych i sterowniczych.
• Rozłączanie odbiorników o znacznym poborze mocy (np. silniki, piece, instalacje grzewcze) pod obciążeniem.
• Stosowanie jako główny wyłącznik izolacyjny w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Współpraca z rozłącznikami pomocniczymi (nr ref. 0227 22) oraz stykami pomocniczymi (nr ref. 0227 04, 0227 07) do sygnalizacji stanu i sterowania.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Aparat przeznaczony jest do montażu na szynie TH35 (DIN). Szerokość modułowa 7,5 modułu – należy uwzględnić w projekcie rozdzielnicy. Przekrój przyłączanych przewodów dobierz zgodnie z obciążalnością prądową (125 A). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na niezawodność połączenia.

FAQ

• Czy rozłącznik Vistop nadaje się do rozłączania obwodów pod obciążeniem? Tak, konstrukcja z podwójną przerwą stykową i szybkim rozłączeniem umożliwia bezpieczne rozłączanie obwodów pod obciążeniem, zgodnie z przeznaczeniem rozłączników izolacyjnych.
• Czy widoczna przerwa stykowa jest widoczna bez zdejmowania osłon? Rozłącznik został zaprojektowany tak, aby stan styków (zwarty/rozwarty) był widoczny przez przezroczyste okienko w obudowie – nie wymaga otwierania aparatu.
• Jakie akcesoria można dołączyć do tego modelu? Można do niego podłączyć rozłącznik pomocniczy (nr ref. 0227 22) oraz styki pomocnicze (nr ref. 0227 04, 0227 07), co umożliwia sygnalizację stanu lub sterowanie zewnętrznymi układami.
