Opis i Kluczowe Cechy

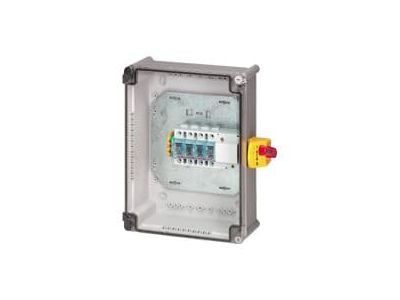

Rozłącznik Vistop 125 A 4P w obudowie (nr kat. 022634) to izolacyjny rozłącznik bezpiecznikowy przeznaczony do pracy w warunkach przemysłowych i budownictwie. Dzięki prądowi znamionowemu 125 A zapewnia bezpieczne odłączanie obwodów o dużym obciążeniu, a obudowa o stopniu ochrony IP65 chroni przed wnikaniem pyłu i wody. Przezroczysta pokrywa umożliwia kontrolę wizualną stanu styków bez otwierania obudowy.

• Prąd znamionowy 125 A: gwarantuje pewne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Stopień ochrony IP65 i IK07: odporność na pył, strumienie wody i uderzenia mechaniczne – idealne do pracy na zewnątrz i w trudnych warunkach.
• Sterowanie wyprowadzone na zewnątrz: wygodna obsługa bez konieczności otwierania obudowy, a czerwona dźwignia umożliwia plombowanie w pozycji "wyłączone" dla zwiększenia bezpieczeństwa.
• Styki pomocnicze N/C i N/O (w zestawie): umożliwiają sygnalizację stanu lub sterowanie dodatkowymi układami bez konieczności montażu osobnych elementów.
• Zacisk ochronny PE 50 mm²: zapewnia łatwe i pewne podłączenie przewodu ochronnego, co podnosi poziom ochrony przeciwporażeniowej.

Zgodność z Normami

Rozłącznik Vistop został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania w zakresie bezpieczeństwa elektrycznego i kompatybilności rozłączników izolacyjnych w obudowach przeznaczonych do użytku przemysłowego i budynkowego.

Zastosowanie

Rozłącznik Vistop 125 A 4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie zasilania oraz sterowanie pracą urządzeń – w szczególności w obiektach, gdzie liczy się odporność na wilgoć i kurz.

• Główny wyłącznik odłączający w rozdzielnicach przemysłowych i budynkach wielorodzinnych.
• Bezpieczne odłączanie maszyn i urządzeń produkcyjnych (maszyny rolnicze, dźwigi osobowe i towarowe).
• Jako rozłącznik główny w systemach automatyki budynkowej i sterowania oświetleniem.
• Odłączanie układów zasilania w halach magazynowych, na placach budowy i instalacjach zewnętrznych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Obudowę mocuj w pozycji określonej przez producenta. Przewody przyłączaj do zacisków zgodnie z oznakowaniem, stosując odpowiednie narzędzia. Przekrój przewodów dobierz do prądu znamionowego oraz warunków instalacji. Moment dokręcania zacisków oraz parametry dławików (w zestawie 2 szt. dławików 36 P – ISO50) stosuj zgodnie z dokumentacją techniczną.

FAQ

• Czy rozłącznik posiada podświetlenie? W standardowym wyposażeniu nie ma podświetlenia. Stan styku można kontrolować wzrokowo przez przezroczystą pokrywę obudowy bez jej otwierania.
• Jaki stopień ochrony ma obudowa? Stopień ochrony to IP65 (pyłoszczelność i ochrona przed strumieniami wody) oraz IK07 (odporność na uderzenia mechaniczne).
• Jakie styki pomocnicze są w zestawie i do czego służą? W zestawie znajdują się styki pomocnicze: normalnie zamknięty (N/C) i normalnie otwarty (N/O). Można je wykorzystać do sygnalizacji pozycji rozłącznika (np. informacja o zadziałaniu) lub do sterowania przekaźnikami/PLC.
