Rozłącznik Vistop 125 A 4P ST., czerwony | 022339 Legrand

Opis i Kluczowe Cechy

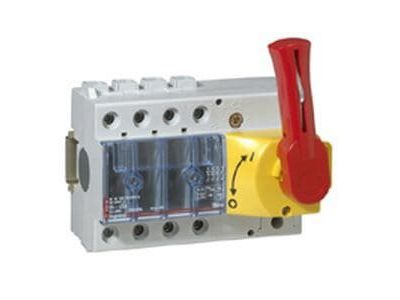

Rozłącznik izolacyjny Vistop (symbol 022339) o prądzie znamionowym 125 A i 4 biegunach, wyposażony w napęd frontowy oraz czerwoną dźwignię z żółtą maskownicą. Szerokość 9 modułów (157,5 mm) umożliwia montaż w standardowych rozdzielnicach modułowych. Dzięki widocznej przerwie stykowej (podwójna przerwa) i szybkiemu rozłączaniu ze stykami samoczyszczącymi bezpiecznie rozłącza obwody pod obciążeniem, zapewniając pewną izolację galwaniczną.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Widoczna przerwa stykowa (podwójna przerwa): Gwarantuje jednoznaczną kontrolę stanu rozłączenia – od razu widać, czy obwód jest odłączony.
• Styki samoczyszczące i szybkie rozłączanie: Zapewniają niezawodność nawet przy częstym rozłączaniu pod obciążeniem, redukując ryzyko zwarć.
• 4 bieguny: Jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego w systemach 3-fazowych.
• Możliwość dołączenia osprzętu dodatkowego: Rozłącznik pomocniczy (0227 22) oraz styki pomocnicze (0227 04, 0227 07) rozszerzają funkcjonalność – sygnalizacja, sterowanie.
• Okienko do opisu: Ułatwia identyfikację obwodu w rozdzielnicy.

Zgodność z Normami

Rozłącznik Vistop został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich (seria EN/IEC) i posiada certyfikat CE. Bezpieczeństwo użytkowania potwierdza konstrukcja z podwójną przerwą stykową i widocznym położeniem styków, spełniająca standardy dla rozłączników izolacyjnych.

Zastosowanie

Rozłącznik 125 A 4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w obwodach przemysłowych i budynkowych. Sprawdza się zarówno w rozdzielnicach głównych, jak i w maszynach.

• Odłączanie pod obciążeniem obwodów silnikowych, grzewczych i oświetleniowych.
• Funkcja izolatora w rozdzielnicach głównych i podrozdzielniach – zapewnia bezpieczne warunki pracy podczas konserwacji.
• Sterowanie maszynami przemysłowymi – szybkie rozłączanie awaryjne (funkcja wyłącznika głównego).
• W systemach automatyki budynkowej i przemyśle – jako element bezpieczeństwa w obwodach zasilania sterowników PLC i styczników.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonane wyłącznie przez wykwalifikowaną osobę z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie mocuje się na szynie TH35 (35 mm) – szerokość 9 modułów. Przekrój przewodów dobierz do prądu 125 A (zalecane co najmniej 35 mm² Cu). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta – nie dokręcaj na siłę, aby nie uszkodzić styków.

FAQ

• Czy rozłącznik jest wyposażony w podświetlenie? Nie, model 022339 nie posiada podświetlenia. Stan styków jest wizualnie kontrolowany dzięki widocznej przerwie stykowej – po rozłączeniu widać wyraźną szczelinę między stykami.
• Jaki jest stopień ochrony rozłącznika? Podstawowa wersja montowana w rozdzielnicy modułowej osiąga typowy stopień ochrony IP20. Opcjonalny napęd boczny zewnętrzny (nr ref. 0227…) umożliwia uzyskanie stopnia ochrony IP55 na zewnątrz rozdzielnicy – szczegółowe informacje w karcie katalogowej napędu.
• Jaka jest przerwa stykowa w tym rozłączniku? Zastosowano podwójną przerwę stykową z mechanizmem szybkiego rozłączania i stykami samoczyszczącymi. Rozwiązanie to gwarantuje niezawodne rozłączenie obwodu pod obciążeniem oraz długą żywotność.
