Rozłącznik Vistop 100A 4P napęd frontowy dźwignia czerwona | 022322 Legrand

Opis i Kluczowe Cechy

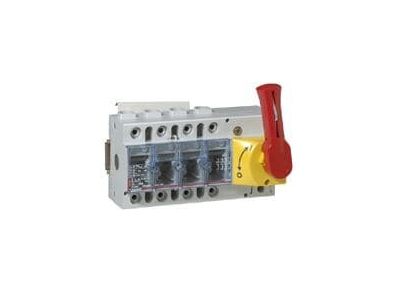

Rozłącznik izolacyjny Vistop o symbolu 022322 to czterobiegunowe urządzenie o prądzie 100A z napędem frontowym i czerwoną dźwignią. Zapewnia widoczną przerwę stykową, co daje pewność wizualnej kontroli stanu odłączenia obwodu. Szerokość 9 modułów (157,5 mm) ułatwia instalację w standardowych rozdzielnicach.

• Widoczna przerwa stykowa: Pozwala na bezpośrednią, wzrokową kontrolę położenia styków, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Podwójna przerwa stykowa ze stykami samoczyszczącymi: Gwarantuje pewne rozłączanie obwodów pod obciążeniem i minimalizuje ryzyko powstawania łuku elektrycznego.
• Prąd znamionowy 100A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w głównych rozdzielnicach przemysłowych.
• Montaż na szynę TH35: Ułatwia szybki i stabilny montaż w rozdzielnicach modułowych bez dodatkowych uchwytów.
• Możliwość dołączenia akcesoriów: Obsługuje rozłącznik pomocniczy (nr ref. 0227 22) oraz styki pomocnicze (nr ref. 0227 04, 0227 07), co rozszerza funkcjonalność układu.

Zgodność z Normami

Rozłącznik Vistop spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami dla urządzeń łączeniowych niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny 100A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem z możliwością wizualnej kontroli stanu styków.

• Główny wyłącznik odłączający w rozdzielnicach przemysłowych i budynkowych
• Odłączanie obwodów silnikowych oraz instalacji grzewczych o dużym poborze mocy
• Zabezpieczenie odbiorników przed niezamierzonym załączeniem podczas prac konserwacyjnych
• Element systemów automatyki budynkowej i rozdzielnic pomocniczych

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN). Momenty dokręcania śrub oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta – dobór przekroju uzależniony od prądu 100A zapewni bezpieczne warunki pracy.

FAQ

• Czy rozłącznik zapewnia widoczną przerwę stykową? Tak, konstrukcja urządzenia gwarantuje widoczne położenie styków, co umożliwia bezpośrednią ocenę stanu odłączenia obwodu.
• Czy można montować rozłącznik na standardowej szynie DIN? Tak, urządzenie mocuje się na szynie TH35 (35 mm) bez dodatkowych elementów montażowych.
• Czy istnieje możliwość dołożenia styków pomocniczych? Tak, rozłącznik współpracuje z akcesoriami: rozłącznikiem pomocniczym (nr ref. 0227 22) oraz stykami pomocniczymi (nr ref. 0227 04, 0227 07).
