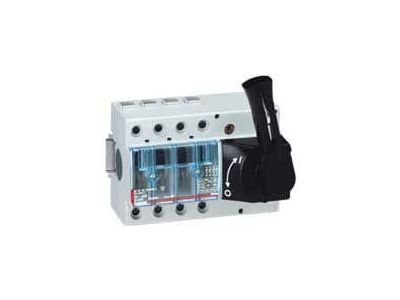

Rozłącznik Vistop 100A 4P napęd frontowy dźwignia czarna | 022522 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop 100A 4P (symbol 022522) z napędem frontowym i czarną dźwignią to niezawodne urządzenie do bezpiecznego odłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 100 A oraz czterem biegunom umożliwia odłączanie obwodów trójfazowych z przewodem neutralnym przy znacznym obciążeniu. Szerokość 9 modułów (17,5 mm każdy) zapewnia kompaktowe dopasowanie w rozdzielnicy. Widoczna przerwa stykowa daje pewność wizualnej kontroli stanu odłączenia, co zwiększa bezpieczeństwo.

• Widoczna przerwa stykowa: Umożliwia natychmiastową, wzrokową ocenę położenia styków – kluczowa dla bezpieczeństwa podczas prac serwisowych.
• Podwójna przerwa stykowa z szybkim rozłączeniem: Zapewnia skuteczne gaszenie łuku i możliwość odłączania obwodów pod obciążeniem bez ryzyka uszkodzenia styków.
• Styki samoczyszczące: Minimalizują opór przejścia i przedłużają żywotność aparatu, gwarantując niezawodność nawet przy częstych operacjach.
• Mocowanie na szynę TH35 lub śruby: Elastyczność montażu w standardowej rozdzielnicy modułowej lub na płycie montażowej – dostosowanie do różnych warunków instalacji.
• Okienko do opisu: Ułatwia identyfikację obwodu w rozdzielnicy, co przyspiesza prace konserwacyjne i redukuje ryzyko pomyłki.

Zgodność z Normami

Rozłącznik Vistop spełnia wymagania europejskich norm dotyczących rozłączników izolacyjnych oraz posiada deklarację zgodności CE. Konstrukcja oparta na standardzie DIN gwarantuje kompatybilność z typową aparaturą modułową.

Zastosowanie

Rozłącznik przeznaczony do bezpiecznego odłączania i izolowania obwodów elektrycznych w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Główne scenariusze zastosowania:

• Główne odłączanie zasilania rozdzielnic i tablic sterowniczych w obwodach do 100 A.
• Bezpieczna separacja galwaniczna obwodów podczas prac konserwacyjnych i modernizacyjnych.
• Odłączanie obwodów silnikowych, grzewczych lub oświetleniowych pod obciążeniem.
• Stosowany jako wyłącznik główny w automatyce budynkowej, np. dla systemów HVAC lub pomp.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą śrub przez otwory montażowe. Przekrój przewodów należy dobrać do prądu 100 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta dołączonej do urządzenia. Okienko opisowe można wypełnić po zakończeniu montażu.

FAQ

• Czy rozłącznik posiada podświetlenie LED? Nie, rozłącznik nie jest wyposażony w podświetlenie. Stan pracy (załączony/rozłączony) można sprawdzić wzrokowo dzięki widocznej przerwie stykowej.
• Jaki stopień ochrony ma napęd frontowy? Dla wersji z napędem frontowym, standardowo stosowanym w rozdzielnicach, przyjmuje się stopień ochrony IP20. W przypadku zastosowania napędu bocznego zewnętrznego (akcesorium nr ref. 0227 32) możliwe jest uzyskanie IP55.
• Czy rozłącznik umożliwia rozłączenie obwodu pod obciążeniem? Tak, dzięki szybkiemu rozłączaniu i stykom samoczyszczącym rozłącznik Vistop jest przystosowany do odłączania obwodów pod obciążeniem, co potwierdza jego konstrukcja.
