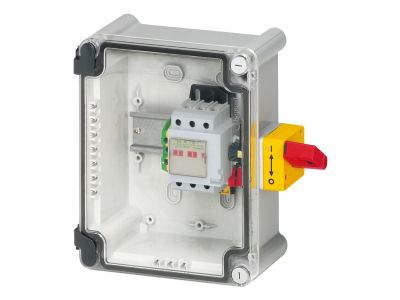

Rozłącznik Vistop 100A 3P w obudowie IP65 | 022625 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop (symbol 022625) o prądzie znamionowym 100 A i liczbie biegunów 3P to solidne urządzenie do bezpiecznego odłączania obwodów trójfazowych w obudowie o stopniu ochrony IP65. Dzięki odporności na uderzenia IK07 oraz dołączonym dławikom kablowym sprawdza się w wymagających warunkach przemysłowych i budynkach wielorodzinnych.

• Prąd znamionowy 100 A: gwarantuje bezpieczną pracę przy dużych obciążeniach bez ryzyka przegrzania styków.
• 3 bieguny (3P): umożliwia jednoczesne odłączanie wszystkich faz w sieciach trójfazowych.
• Stopień ochrony IP65 i IK07: szczelność na pył i wodę oraz wytrzymałość mechaniczna – idealne do pracy na zewnątrz i w trudnym środowisku.
• Wyposażony w styki pomocnicze N/C i N/O: pozwala na sygnalizację stanu pracy lub sterowanie bez dodatkowych akcesoriów.
• Dźwignia czerwona z możliwością plombowania w pozycji wyłączone: wizualne wskazanie stanu i zabezpieczenie przed przypadkowym załączeniem.
• W zestawie dwa dławiki kablowe M36 ISO50: ułatwiają szybkie i szczelne podłączenie przewodów bez konieczności dodatkowych zakupów.

Zgodność z Normami

Rozłącznik Vistop 022625 został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja spełnia wymagania typowe dla rozłączników izolacyjnych w obudowach, zapewniając niezawodność i ochronę użytkownika.

Zastosowanie

Rozłącznik Vistop 100A 3P IP65 to uniwersalne urządzenie do odłączania i izolowania obwodów w różnorodnych instalacjach. Sprawdza się zarówno w budownictwie, jak i w przemyśle.

• Główny wyłącznik w rozdzielnicach przemysłowych – bezpieczne odłączanie zasilania podczas konserwacji i serwisu.
• Odłączanie obwodów silnikowych oraz trójfazowych odbiorników w maszynach produkcyjnych i rolniczych.
• Bezpieczne odcięcie zasilania w dźwigach osobowych i przemysłowych – idealny jako rozłącznik serwisowy.
• Stosowany w budynkach wielorodzinnych jako przeciwpożarowy wyłącznik prądu lub główny wyłącznik obiektu.

Wskazówki Montażowe

Montaż rozłącznika Vistop 022625 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie montuje się na ścianie lub konstrukcji wsporczej (obudowa IP65 nie wymaga szyny DIN). Do uszczelnienia wejść kablowych należy użyć dwóch dławików M36 ISO50 dołączonych w zestawie. Zacisk ochronny PE umożliwia podłączenie przewodu o przekroju do 50 mm². Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy rozłącznik ma podświetlenie? Rozłącznik Vistop 022625 nie jest wyposażony w podświetlenie. Stan pracy sygnalizowany jest położeniem czerwonej dźwigni oraz opcjonalnie stykami pomocniczymi N/C i N/O.
• Jaki jest stopień ochrony obudowy? Obudowa ma stopień ochrony IP65 (pyłoszczelna i odporna na strugi wody) oraz odporność na uderzenia mechaniczne IK07, co zapewnia niezawodność w trudnych warunkach.
• Czy rozłącznik nadaje się do pracy ciągłej przy pełnym obciążeniu 100 A? Tak, prąd znamionowy 100 A określa dopuszczalne długotrwałe obciążenie bez przekraczania temperatury styków, pod warunkiem prawidłowego montażu i doboru przekroju przewodów zgodnie z dokumentacją.
