Rozłącznik Vistop 100A 3P napęd frontowy dźwignia czerwona | 022320 Legrand

Opis i Kluczowe Cechy

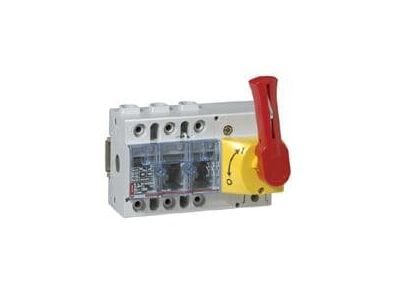

Rozłącznik izolacyjny Vistop (symbol 022320) o prądzie znamionowym 100 A i 3 biegunach, wyposażony w napęd frontowy z czerwoną dźwignią i żółtą maskownicą. Szerokość 7,5 modułu (131,25 mm) umożliwia instalację w standardowej rozdzielnicy modułowej. Dzięki widocznej przerwie stykowej oraz podwójnej przerwie stykowej aparat pozwala na bezpieczne odłączenie obwodu – stan styków można ocenić wzrokowo. Układ szybkiego rozłączania ze stykami samoczyszczącymi zapewnia pewne rozłączanie nawet przy obciążeniu, co zwiększa trwałość i niezawodność instalacji.

• Widoczna przerwa stykowa: możliwość wizualnej kontroli położenia styków – kluczowa dla bezpieczeństwa podczas prac serwisowych.
• Podwójna przerwa stykowa i styki samoczyszczące: szybkie i pewne rozłączanie obwodów pod obciążeniem, minimalizacja ryzyka powstawania łuku i zwiększenie żywotności łącznika.
• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w rozdzielnicach głównych i przemysłowych.
• Napęd frontowy z dźwignią czerwoną: intuicyjna obsługa z przodu rozdzielnicy, wyraźne oznaczenie stanu załącz/wyłącz.
• Montaż na szynie TH35 lub śrubami: elastyczność instalacji w rozdzielnicach modułowych – możliwość szybkiego mocowania na wsporniku lub bezpośrednio za pomocą śrub.

Zgodność z Normami

Rozłącznik Vistop 022320 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt projektowany zgodnie z ogólnie przyjętymi standardami dla rozłączników izolacyjnych (klasa DIN). Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik izolacyjny Vistop 100 A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, widoczne odłączenie obwodu od zasilania – w rozdzielnicach głównych i podrozdzielniach, w automatyce budynkowej i przemysłowej.

• Odłączanie obwodów odbiorczych w rozdzielnicach głównych budynków użyteczności publicznej i przemysłu.
• Bezpieczne odłączanie maszyn i urządzeń podczas konserwacji i prac serwisowych.
• Sterowanie sekcjami instalacji w automatyce budynkowej (oświetlenie, wentylacja, ogrzewanie).
• Jako główny wyłącznik izolacyjny w tablicach rozdzielczych małych zakładów produkcyjnych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Aparat montuje się na szynie TH35 (DIN) lub za pomocą śrub – sposób mocowania oraz moment dokręcania należy sprawdzić w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 100 A zgodnie z obowiązującymi normami (np. PN-HD 60364). Po zakończeniu montażu sprawdź poprawność połączeń i działanie widocznej przerwy stykowej.

FAQ

• Czy rozłącznik Vistop 022320 ma widoczną przerwę stykową? Tak, widoczne położenie styków umożliwia wizualne sprawdzenie stanu rozłączenia – to kluczowa cecha dla bezpieczeństwa podczas prac serwisowych.
• Czy można do niego dołączyć styki pomocnicze? Tak, istnieje możliwość montażu rozłącznika pomocniczego (nr ref. 0227 22) oraz styków pomocniczych (nr ref. 0227 04, 0227 07) – szczegóły w dokumentacji technicznej.
• Jaki jest stopień ochrony tego rozłącznika? Brak danych producenta o konkretnym IP dla samego aparatu. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20. W przypadku montażu w suchych pomieszczeniach nie ma dodatkowych wymagań.
