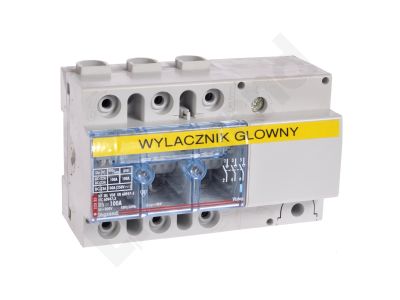

Rozłącznik Vistop 100A 3P napęd boczny dźwignia czarna | 022525 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Vistop 100A 3P (symbol 022525) z napędem bocznym i dźwignią czarną to profesjonalne urządzenie do bezpiecznego odłączania obwodów elektrycznych. Prąd znamionowy 100 A pozwala na stosowanie w obwodach o znacznym obciążeniu, a podwójna przerwa stykowa z widoczną przerwą gwarantuje pełną kontrolę nad stanem styków. Szerokość 7,5 modułu (131,25 mm) umożliwia zabudowę w standardowych rozdzielnicach.

• Widoczna przerwa stykowa i podwójna przerwa: zapewniają pewną ocenę stanu styków bez konieczności demontażu – zwiększa bezpieczeństwo podczas prac serwisowych.
• Szybkie rozłączanie ze stykami samoczyszczącymi: umożliwia bezpieczne odłączanie obwodów pod obciążeniem, minimalizując ryzyko powstawania łuku elektrycznego.
• Napęd boczny zewnętrzny: wraz z kompletem elementów umożliwia uzyskanie stopnia ochrony do IP55 przy zastosowaniu przedłużeń od 30 do 170 mm – idealne do zastosowań w warunkach podwyższonej wilgotności lub zapylenia.
• Mocowanie na szynę TH35 lub na śruby: łatwa i szybka instalacja w rozdzielnicach modułowych oraz w obudowach przemysłowych.
• Możliwość dołączania akcesoriów: rozłącznika pomocniczego (nr ref. 0227 22) oraz styków pomocniczych (0227 04, 0227 07) – rozszerza funkcjonalność układu sterowania.

Zgodność z Normami

Rozłącznik Vistop jest zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do profesjonalnych instalacji elektrycznych.

Zastosowanie

Rozłącznik izolacyjny znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu pod obciążeniem oraz widoczna kontrola stanu styków. Doskonale sprawdza się w układach sterowania i rozdziału energii.

• Odłączanie obwodów silnikowych, grzewczych i oświetleniowych w rozdzielnicach głównych i podrozdzielnicach.
• Stanowienie głównego wyłącznika bezpieczeństwa w maszynach i urządzeniach przemysłowych – widoczna przerwa stykowa ułatwia blokadę.
• Sterowanie sygnalizacją i automatyka budynkowa – możliwość dołączenia styków pomocniczych do współpracy z PLC lub przekaźnikami.
• Zastosowania w strefach wilgotnych lub zapylonych (IP55) – napęd boczny z przedłużeniem umożliwia montaż w obudowach zewnętrznych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub przykręca za pomocą śrub. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 100 A. Po zamontowaniu sprawdź widoczną przerwę stykową – jej obecność potwierdza rozwarcie obwodu.

FAQ

• Czy rozłącznik umożliwia odłączanie obwodów pod obciążeniem? Tak, dzięki szybkiemu rozłączaniu i stykom samoczyszczącym, rozłącznik Vistop 100A 3P został zaprojektowany do bezpiecznego rozłączania obwodów przy prądzie znamionowym 100 A.
• Jaki stopień ochrony można osiągnąć z napędem bocznym? Napęd boczny zewnętrzny w zestawie z przedłużeniem (30–170 mm) pozwala na uzyskanie stopnia ochrony do IP55, pod warunkiem prawidłowego montażu w obudowie.
• Czy rozłącznik można zamontować na szynie DIN? Tak, urządzenie jest przystosowane do montażu na szynie TH35 (zgodnej z DIN) oraz do mocowania śrubami w rozdzielnicach lub obudowach przemysłowych.
