Rozłącznik Vistop 100 A 4P w obudowie | 022627 Legrand

Opis i Kluczowe Cechy

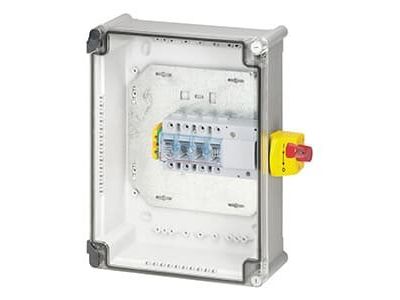

Rozłącznik izolacyjny Vistop o symbolu 022627 to czterobiegunowe urządzenie o prądzie znamionowym 100 A, zamknięte w obudowie izolacyjnej z przezroczystą pokrywą. Dzięki stopniowi ochrony IP65 oraz odporności na uderzenia mechaniczne IK07 sprawdza się w trudnych warunkach środowiskowych, zapewniając bezpieczne odłączanie obwodów nawet w miejscach narażonych na wilgoć i pyły. Szerokość modułu nie została określona w danych producenta – urządzenie przeznaczone jest do montażu naściennego lub w szafie, a nie na szynie DIN.

• Prąd znamionowy 100 A: pozwala na bezpieczne rozłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas pracy.
• 4 bieguny: umożliwia jednoczesne odłączanie wszystkich przewodów fazowych oraz neutralnego (w zależności od konfiguracji sieci), co podnosi poziom bezpieczeństwa podczas prac serwisowych.
• Stopień ochrony IP65 i odporność IK07: obudowa izolacyjna z przezroczystą pokrywą zapewnia szczelność przed pyłem i strugami wody oraz wytrzymałość mechaniczną na uderzenia o energii do 2 J.
• Dźwignia czerwona z możliwością plombowania: w pozycji „wyłączone” można zabezpieczyć dźwignię plombą, uniemożliwiając przypadkowe lub nieuprawnione załączenie.
• Zacisk ochronny PE o przekroju do 50 mm²: umożliwia pewne podłączenie przewodu ochronnego, zapewniając skuteczne uziemienie obudowy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla rozłączników izolacyjnych, stosowanych w instalacjach budynkowych i przemysłowych. W danych producenta nie podano konkretnych numerów norm – zaleca się sprawdzenie deklaracji zgodności dla konkretnego egzemplarza.

Zastosowanie

Rozłącznik Vistop 022627 przeznaczony jest do bezpiecznego odłączania obwodów elektrycznych w miejscach wymagających izolacji galwanicznej. Sprawdza się w następujących scenariuszach:

• Rozłączanie główne w budynkach wielorodzinnych i przemysłowych – umożliwia odcięcie zasilania całej instalacji lub jej części podczas konserwacji.
• Sterowanie i zabezpieczanie maszyn produkcyjnych, urządzeń rolniczych oraz dźwigów osobowych i przemysłowych – tam, gdzie wymagane jest pewne odłączenie napięcia.
• Stosowanie w warunkach zewnętrznych i wilgotnych (IP65) – np. w pobliżu myjni, w halach produkcyjnych o podwyższonej wilgotności.
• Tworzenie punktów odłączania w obwodach zasilających odbiorniki o dużym poborze prądu (do 100 A) – np. piece przemysłowe, sprężarki, centrale wentylacyjne.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu naściennego lub w szafie za pomocą dostarczonych elementów mocujących (nie montuje się na szynie DIN TH35). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm – dla prądu 100 A zaleca się stosowanie przewodów o odpowiednio dużym przekroju. Zaciski należy dokręcać momentem zgodnym z dokumentacją techniczną producenta (brak konkretnej wartości w danych – stosować standardowy moment dla rozłączników tej wielkości). Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia przewodu ochronnego PE.

FAQ

• Czy rozłącznik jest podświetlany? Nie, w danych producenta nie wskazano podświetlenia. Rozłącznik Vistop 022627 nie posiada lampki sygnalizacyjnej – stan załączenia/wyłączenia określa się wizualnie po położeniu dźwigni.
• Jaki jest stopień ochrony rozłącznika? Stopień ochrony obudowy wynosi IP65 (pyłoszczelność i ochrona przed strugami wody) oraz odporność mechaniczna IK07 (wytrzymałość na uderzenia o energii 2 J).
• Do czego służy plombowanie dźwigni? Dźwignia w kolorze czerwonym została przystosowana do plombowania w pozycji „wyłączone”. Pozwala to zabezpieczyć rozłącznik przed przypadkowym lub nieautoryzowanym załączeniem, co jest szczególnie istotne podczas prac konserwacyjnych i serwisowych.
