Rozłącznik Vistop 100 A 4P napęd boczny | 022527 Legrand

Opis i Kluczowe Cechy

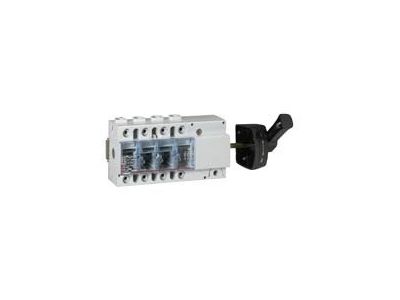

Rozłącznik izolacyjny Vistop 100 A (symbol 022527) z napędem bocznym i czarną dźwignią to 4-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów pod obciążeniem. Dzięki widocznej przerwie stykowej umożliwia wizualne potwierdzenie rozłączenia, co zwiększa bezpieczeństwo podczas prac serwisowych. Szerokość 9 modułów (17,5 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Widoczna przerwa stykowa: natychmiastowa kontrola położenia styków – stan rozłączenia jest widoczny gołym okiem, co eliminuje ryzyko przypadkowego załączenia pod napięciem.
• Podwójna przerwa stykowa i szybkie rozłączenie: gwarantują skuteczne gaszenie łuku oraz pewną izolację galwaniczną, nawet przy rozłączaniu obwodów pod obciążeniem.
• Styki samoczyszczące: podczas każdej operacji styki są mechanicznie czyszczone, co przedłuża żywotność urządzenia i utrzymuje niską rezystancję przejścia.
• Napęd boczny zewnętrzny: umożliwia przedłużenie wału od 30 do 170 mm, co pozwala na montaż rozłącznika w głębi obudowy i zapewnia stopień ochrony napędu do IP55.
• Możliwość rozbudowy: do rozłącznika można dołączyć rozłącznik pomocniczy (0227 22) oraz styki pomocnicze (0227 04, 0227 07) dla sygnalizacji stanu lub sterowania.
• Okienko opisowe: przednia część aparatu umożliwia trwałe oznaczenie obwodu, co ułatwia identyfikację podczas eksploatacji.

Zgodność z Normami

Rozłącznik Vistop spełnia wymagania europejskich norm bezpieczeństwa dla urządzeń rozłącznikowych oraz posiada certyfikat CE. Produkt przeznaczony do pracy w obwodach prądu przemiennego o napięciu znamionowym zgodnym z przeznaczeniem (szczegółowe parametry napięciowe dostępne w karcie katalogowej producenta).

Zastosowanie

Rozłącznik izolacyjny Vistop 100 A 4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia oraz wizualne potwierdzenie rozłączenia. Idealnie sprawdza się w rozdzielnicach głównych, rozdzielniach przemysłowych i instalacjach budynkowych.

• Główny wyłącznik izolacyjny w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Rozłączanie obwodów zasilających maszyny, agregaty i urządzenia technologiczne podczas prac konserwacyjnych.
• Zabezpieczenie przed przypadkowym załączeniem w strefach wymagających odcięcia dopływu energii (serwis, remont).
• Łączenie z wyłącznikami różnicowoprądowymi i nadprądowymi w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (9 modułów szerokości) lub za pomocą śrub. Przewody należy dobierać zgodnie z obciążalnością prądową (minimalny przekrój dla 100 A według obowiązujących norm). Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną producenta. Napęd boczny może być przedłużany w zakresie 30–170 mm – należy stosować elementy dostarczone w komplecie.

FAQ

• Czy rozłącznik Vistop posiada widoczną przerwę stykową? Tak, konstrukcja z widoczną przerwą stykową pozwala na wzrokową kontrolę położenia styków – po rozłączeniu widać wyraźną szczelinę izolacyjną.
• Jaki stopień ochrony zapewnia napęd boczny? Napęd boczny zewnętrzny umożliwia osiągnięcie stopnia ochrony do IP55 (przy odpowiednim montażu w obudowie), co pozwala na stosowanie rozłącznika w warunkach zwiększonej wilgoci lub zapylenia.
• Czy można dołączyć styki pomocnicze do tego rozłącznika? Tak, do rozłącznika można zamontować rozłącznik pomocniczy (0227 22) oraz styki pomocnicze (0227 04, 0227 07) – dzięki temu możliwa jest sygnalizacja stanu łączenia w systemie sterowania.
