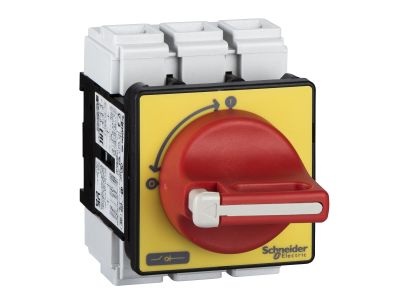

Rozłącznik VCF 80A 3P 690V uchwyt czerwony do blokowania | VCF4 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik VCF4 z serii TeSys Vario od renomowanego producenta Schneider Electric to wysokiej klasy aparat łączeniowy zaprojektowany do pracy w najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80A oraz napięciem znamionowym izolacji do 690V, co pozwala na bezpieczne zarządzanie obwodami o dużej mocy. Wyposażenie w ergonomiczne, czerwone pokrętło bezpieczeństwa umożliwia nie tylko intuicyjne przełączanie, ale również blokowanie aparatu za pomocą kłódek, co jest kluczowe dla zachowania procedur LOTO (Lockout-Tagout) podczas prac serwisowych. Konstrukcja 3-biegunowa (3P) zapewnia pełne odcięcie zasilania w układach trójfazowych.

• Wysoki stopień ochrony: Obudowa o klasie szczelności IP65 gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, co umożliwia montaż urządzenia na zewnątrz budynków oraz w halach produkcyjnych o wysokim zapyleniu.
• Wytrzymałość elektryczna: Przystosowanie do pracy pod napięciem 690V AC sprawia, że rozłącznik jest idealnym rozwiązaniem dla ciężkiego przemysłu.
• Bezpieczeństwo: Wyraźny, czerwony uchwyt na żółtym tle sygnalizuje funkcję wyłącznika awaryjnego, zwiększając bezpieczeństwo obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Rozłącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że aparat zachowa swoje właściwości izolacyjne i łączeniowe nawet po wielokrotnych cyklach pracy pod obciążeniem. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o dbałości o standardy ekologiczne i bezpieczeństwo materiałowe.

Zastosowanie

Rozłącznik VCF 80A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej i budownictwie komercyjnym. Jest idealnym rozwiązaniem jako:

• Główny wyłącznik zasilania w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Lokalny rozłącznik bezpieczeństwa przy silnikach elektrycznych i maszynach produkcyjnych.
• Aparat odcinający w instalacjach wentylacyjnych, klimatyzacyjnych (HVAC) oraz pompowych.
• Zabezpieczenie w systemach fotowoltaicznych i innych instalacjach OZE wymagających pewnego odłączenia prądu stałego lub zmiennego o wysokich parametrach.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanego stopnia ochrony IP65 oraz długowieczności urządzenia. Do obwodu głównego rozłącznik należy podłączyć za pomocą śrub mocujących, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków na skutek zbyt dużego oporu przejścia. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Urządzenie jest przystosowane do montażu tablicowego lub w dedykowanych obudowach. Podczas instalacji na zewnątrz należy upewnić się, że dławnice kablowe również posiadają odpowiedni stopień ochrony, aby zachować szczelność całego układu.

FAQ

• Czy rozłącznik VCF4 może być używany jako wyłącznik awaryjny? Tak, czerwone pokrętło na żółtym tle jest standardowym oznaczeniem dla funkcji zatrzymania awaryjnego (Emergency Stop) zgodnie z normami bezpieczeństwa maszynowego.
• Czy urządzenie można zablokować w pozycji OFF? Tak, konstrukcja uchwytu pozwala na założenie kłódek blokujących, co uniemożliwia przypadkowe załączenie napięcia podczas prac konserwacyjnych.
• Jaki jest stopień ochrony tego modelu? Rozłącznik posiada stopień ochrony IP65, co oznacza pełną ochronę przed pyłem oraz ochronę przed strumieniem wody z dowolnego kierunku.
