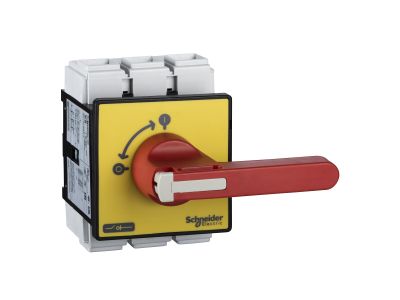

Rozłącznik VCF 125A 3P 690V uchwyt czerwony do blokowania | VCF5 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik VCF5 marki Schneider Electric to wysokiej klasy aparat łączeniowy zaprojektowany do pracy w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A oraz napięciem znamionowym izolacji do 690V, co pozwala na bezpieczne zarządzanie obwodami o dużej mocy. Wyposażony w trzy bieguny (3P), rozłącznik zapewnia skuteczne odcięcie zasilania w instalacjach trójfazowych. Kluczowym elementem konstrukcyjnym jest ergonomiczne, czerwone pokrętło, które nie tylko ułatwia manualne przełączanie aparatu, ale również posiada funkcję blokowania, co jest niezbędne dla zachowania procedur bezpieczeństwa podczas prac serwisowych (LOTO). Obudowa i mechanizm zostały zaprojektowane tak, aby wytrzymać intensywną eksploatację, a stopień ochrony IP65 gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, umożliwiając montaż urządzenia w miejscach narażonych na niekorzystne czynniki atmosferyczne lub zanieczyszczenia procesowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Rozłącznik spełnia wymagania normy IEC 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników bezpiecznikowych niskiego napięcia. Dzięki temu użytkownik ma pewność, że aparat gwarantuje bezpieczną przerwę izolacyjną oraz posiada odpowiednią wytrzymałość zwarciową i trwałość mechaniczną. Certyfikacja Schneider Electric zapewnia również zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa użytkowania sprzętu elektrycznego.

Zastosowanie

Rozłącznik VCF 125A znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Idealnie sprawdza się jako:

• Główny wyłącznik bezpieczeństwa w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Lokalny rozłącznik izolacyjny dla silników elektrycznych i maszyn produkcyjnych.
• Aparat łączeniowy w instalacjach zewnętrznych, dzięki wysokiej odporności IP65.
• Element systemów zasilania w obiektach komercyjnych i przemysłowych wymagających pewnego odcięcia energii pod obciążeniem.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych i elektrycznych:

• Podłączenie do obwodu głównego należy wykonać za pomocą dedykowanych śrub mocujących, dbając o zachowanie odpowiedniego momentu dokręcania, co zapobiega przegrzewaniu się styków.
• W przypadku montażu w obudowach zewnętrznych, należy upewnić się, że uszczelnienie wokół osi pokrętła jest prawidłowo osadzone, aby zachować stopień ochrony IP65.
• Czerwony uchwyt z funkcją blokady powinien być zamontowany w sposób umożliwiający łatwy dostęp dla personelu technicznego w sytuacjach awaryjnych.
• Przed uruchomieniem należy zweryfikować ciągłość połączeń oraz poprawność działania mechanizmu blokującego.

FAQ

Czy rozłącznik może być stosowany w warunkach dużej wilgotności?
Tak, dzięki stopniu ochrony IP65 urządzenie jest w pełni chronione przed wnikaniem pyłu oraz przed silnymi strugami wody, co czyni je idealnym do pracy w trudnych warunkach przemysłowych i na zewnątrz budynków.

Do czego służy czerwony kolor uchwytu?
Czerwony kolor uchwytu na żółtym tle jest standardowym oznaczeniem dla wyłączników bezpieczeństwa i wyłączników awaryjnych, co pozwala na szybką identyfikację aparatu w sytuacjach krytycznych.

Czy urządzenie pozwala na zablokowanie w pozycji OFF?
Tak, rozłącznik VCF5 został wyposażony w mechanizm umożliwiający zablokowanie pokrętła, co zapobiega przypadkowemu załączeniu napięcia podczas prac konserwacyjnych.
