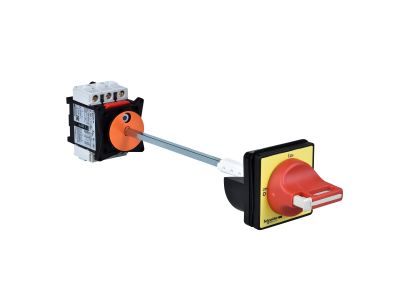

Rozłącznik VCCF 80A 3P 690V uchwyt czerwony do blokowania | VCCF4 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik główny bezpieczeństwa TeSys VARIO o oznaczeniu VCCF4 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80 A, co pozwala na bezpieczne zarządzanie obciążeniami w obwodach o wysokiej mocy. Dzięki konfiguracji styków 3 NO (trzy styki zwierne), rozłącznik zapewnia pełne odcięcie trzech faz zasilających, co jest kluczowe dla zachowania standardów bezpieczeństwa w zakładach produkcyjnych.

• Wysoka wydajność: Produkt został sklasyfikowany jako urządzenie o wysokiej wydajności, co gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstym przełączaniu pod obciążeniem.
• Wszechstronność sieci: Rozłącznik jest przystosowany do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC), co czyni go uniwersalnym komponentem w systemach automatyki.
• Funkcja izolacyjna: Urządzenie posiada certyfikowaną funkcję izolacyjną, co oznacza, że w pozycji otwartej zapewnia bezpieczną przerwę izolacyjną zgodną z normami bezpieczeństwa pracy.
• Wyrazista sygnalizacja: Czerwony uchwyt na żółtej płycie czołowej jednoznacznie wskazuje na funkcję awaryjnego zatrzymania, ułatwiając szybką reakcję personelu w sytuacjach krytycznych.

Zgodność z Normami

Rozłącznik VCCF spełnia rygorystyczne wymagania norm dotyczących aparatury niskiego napięcia. Jako element serii TeSys VARIO, został zaprojektowany zgodnie z wytycznymi dla rozłączników izolacyjnych wykorzystywanych w układach zatrzymania awaryjnego. Wysoki stopień ochrony oraz parametry izolacyjne potwierdzają, że produkt może być stosowany jako główny wyłącznik bezpieczeństwa w maszynach i liniach technologicznych, gdzie wymagana jest niezawodność potwierdzona certyfikatami międzynarodowymi.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokim parametrom prądowym, rozłącznik VCCF 80A znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Przemysł maszynowy: Jako główny wyłącznik zasilania montowany na obudowach maszyn (montaż na ściankę).
• Rozdzielnice elektryczne: Systemy sterowania wymagające pewnego odcięcia zasilania w celach serwisowych.
• Układy awaryjne: Systemy bezpieczeństwa wymagające widocznego i łatwo dostępnego elementu sterującego typu E-Stop.
• Infrastruktura techniczna: Obiekty komercyjne i przemysłowe, gdzie wymagane jest bezpieczne zarządzanie energią o napięciu znamionowym do 690V.

Wskazówki Montażowe

Instalacja rozłącznika VCCF powinna być przeprowadzona przez wykwalifikowany personel elektrotechniczny. Urządzenie jest przeznaczone do montażu na ściankę obudowy, co ułatwia dostęp do dźwigni z zewnątrz szafy sterowniczej. Rozbudowany typ mocowania dźwigni napędu obrotowego pozwala na stabilne połączenie mechaniczne między elementem wykonawczym a samym rozłącznikiem. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy prądzie 80 A. Czerwony uchwyt posiada możliwość blokowania, co pozwala na zabezpieczenie urządzenia przed nieautoryzowanym załączeniem podczas prac konserwacyjnych (procedury LOTO).

FAQ

• Czy rozłącznik VCCF może pracować w instalacjach DC? Tak, urządzenie jest przystosowane do pracy zarówno w sieciach prądu przemiennego (AC), jak i prądu stałego (DC).
• Jaki jest kolor uchwytu i płyty czołowej? Produkt posiada czerwony uchwyt oraz żółtą płytę czołową, co jest standardem dla urządzeń bezpieczeństwa i zatrzymania awaryjnego.
• Czy urządzenie posiada funkcję blokady? Tak, uchwyt jest przystosowany do blokowania, co umożliwia zabezpieczenie rozłącznika w pozycji wyłączonej za pomocą kłódki.
• Do jakiego prądu znamionowego jest przewidziany ten model? Model VCCF4 jest dedykowany do pracy z prądem znamionowym do 80 A.
