Rozłącznik VCCF 25A 3P 690V uchwyt czerwony do blokowania | VCCF0 Schneider Electric

Opis i Kluczowe Cechy

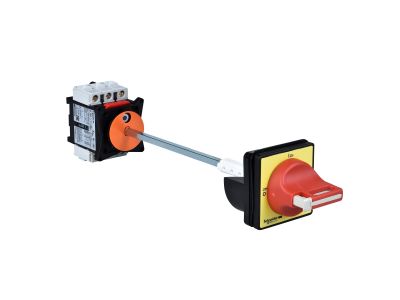

Rozłącznik VCCF0 to trójbiegunowy aparat łączeniowy o prądzie znamionowym 25 A i napięciu 690 V, wyposażony w czerwony uchwyt umożliwiający blokowanie w pozycji wyłączonej. Stopień ochrony IP65 pozwala na eksploatację w trudnych warunkach atmosferycznych, a pokrętło zapewnia wygodne przełączanie. Szerokość modułu nie została podana w dokumentacji – aparat montowany jest w typowej obudowie zewnętrznej.

• Prąd znamionowy 25 A: umożliwia bezpieczne przerywanie obwodów o średnim obciążeniu, zapewniając odpowiednią zdolność łączeniową bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V AC: pozwala na stosowanie w instalacjach przemysłowych i sieciach o podwyższonym napięciu, zachowując izolację między biegunami.
• 3 bieguny (3P): umożliwia jednoczesne odłączanie trzech przewodów fazowych, co jest niezbędne w obwodach trójfazowych.
• Stopień ochrony IP65: pyłoszczelność i ochrona przed strugami wody – rozłącznik można instalować na zewnątrz budynków, w puszkach lub obudowach narażonych na wilgoć i zanieczyszczenia.
• Czerwony uchwyt do blokowania: umożliwia fizyczne zablokowanie pokrętła w pozycji OFF (np. kłódką), co spełnia wymogi bezpieczeństwa przy pracach serwisowych – tylko osoba z kluczem może ponownie załączyć obwód.

Zgodność z Normami

Rozłącznik VCCF0 został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi i posiada oznaczenie CE. Produkt spełnia wymagania dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej w zakresie przewidzianym dla tego typu aparatury. Dokładne numery norm nie zostały podane w danych producenta – przy montażu należy kierować się przepisami krajowymi (np. SEP) oraz dokumentacją techniczną urządzenia.

Zastosowanie

Rozłącznik VCCF0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i widoczne odłączenie obwodu od źródła zasilania, szczególnie w trudnych warunkach środowiskowych. Typowe scenariusze użycia:

• Odłączanie zasilania maszyn i urządzeń stojących na zewnątrz (pompy, agregaty, oświetlenie terenu).
• Główny wyłącznik w rozdzielnicach plenerowych (budki, kontenery, obiekty tymczasowe).
• Element blokady przed przypadkowym załączeniem podczas konserwacji – uchwyt umożliwia zastosowanie kłódki.
• Izolacja obwodów trójfazowych w instalacjach przemysłowych, gdzie wymagane jest jednoczesne rozłączenie wszystkich biegunów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Rozłącznik należy zamocować za pomocą śrub mocujących (nie podano szerokości modułu – sprawdź wymiary w dokumentacji obudowy). Przekrój przewodów dobierz do prądu znamionowego 25 A zgodnie z normami instalacyjnymi. Moment dokręcania śrub zacisków głównych musi być zgodny z wartościami podanymi w karcie katalogowej producenta (jeśli nie są dostępne, stosuj standardowy moment 1,2–1,5 Nm dla przewodów o przekroju do 4 mm²). Po zakończeniu montażu sprawdź działanie pokrętła i blokady.

FAQ

• Czy rozłącznik VCCF0 posiada podświetlenie? Nie, w danych produktu nie przewidziano podświetlenia. Sygnalizacja stanu pozycji (ON/OFF) wynika z położenia czerwonego uchwytu.
• Jaki jest stopień ochrony rozłącznika? IP65 – jest całkowicie pyłoszczelny i odporny na strugi wody, co umożliwia montaż na zewnątrz bez dodatkowej obudowy.
• Czy uchwyt można zablokować w pozycji WŁĄCZONEJ? Uchwyt zaprojektowano głównie do blokowania w pozycji wyłączenia (OFF). W dokumentacji należy sprawdzić, czy producent dopuszcza blokadę w pozycji załączenia – standardowo mechanizm umożliwia tylko blokowanie w stanie wyłączonym.
