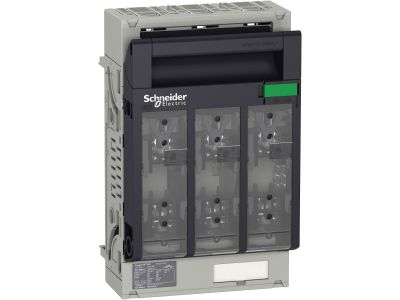

Rozłącznik skrzynkowy Fupact ISFT 250 3P m/h 60mm | LV480805 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik skrzynkowy FuPacT ISFT250 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie aparatury zabezpieczającej, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa i efektywności energetycznej. Urządzenie to jest 3-polowym rozłącznikiem bezpiecznikowym, który charakteryzuje się znamionowym prądem roboczym wynoszącym 250 A przy napięciu znamionowym 690 V AC. Dzięki zastosowaniu kategorii użytkowania AC21B oraz AC22B, aparat ten doskonale radzi sobie z przełączaniem obciążeń rezystancyjnych oraz mieszanych, co czyni go niezwykle uniwersalnym elementem rozdzielnic niskiego napięcia.

• Kompatybilność z wkładkami NH01: Urządzenie jest przystosowane do współpracy z bezpiecznikami typu DIN NH01, co pozwala na precyzyjne dopasowanie charakterystyki zabezpieczenia do chronionego obwodu.
• Innowacyjny system montażu: Wyposażenie w haczyki obrotowe umożliwia bezpośredni i stabilny montaż na systemach szyn zbiorczych o rozstawie 60 mm, co znacząco redukuje czas instalacji.
• Elastyczność przyłączy: Stałe przyłącze przednie zapewnia łatwy dostęp podczas prac konserwacyjnych oraz ułatwia przejrzyste prowadzenie okablowania wewnątrz szafy sterowniczej.
• Trwałość i niezawodność: Konstrukcja serii FuPacT gwarantuje długą żywotność mechaniczną i elektryczną, nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Bezpieczeństwo eksploatacji i najwyższa jakość wykonania są potwierdzone pełną zgodnością z międzynarodowymi standardami. Rozłącznik FuPacT ISFT250 spełnia wymagania normy IEC 60947-1, określającej wymagania ogólne dla aparatury niskonapięciowej, oraz normy IEC 60947-3, która dotyczy rozłączników, odłączników oraz zestawów z bezpiecznikami. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną i jest dopuszczone do użytku w profesjonalnych instalacjach elektroenergetycznych na całym świecie.

Zastosowanie

Rozłącznik ISFT 250 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony silników i układów napędowych w połączeniu z odpowiednimi wkładkami bezpiecznikowymi.
• Zastosowania w centrach danych i obiektach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność zasilania.
• Integracji z systemami szyn zbiorczych 60 mm w nowoczesnych, modułowych systemach rozdziału energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Kluczowe aspekty instalacji obejmują:

• Montaż na szynach: Wykorzystanie zintegrowanych haczyków obrotowych pozwala na szybkie zatrzaśnięcie urządzenia na szynach zbiorczych o rozstawie 60 mm bez konieczności wiercenia otworów.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków (zgodnie z dokumentacją techniczną producenta).
• Przestrzeń chłodząca: Zaleca się zachowanie odpowiednich odstępów izolacyjnych i wentylacyjnych wokół urządzenia, aby zapewnić optymalne odprowadzanie ciepła podczas pracy przy pełnym obciążeniu 250 A.
• Weryfikacja wkładek: Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe NH01 są prawidłowo osadzone w gniazdach.

FAQ

• Czy rozłącznik ISFT 250 posiada wkładki bezpiecznikowe w zestawie? Standardowo rozłączniki dostarczane są bez wkładek bezpiecznikowych, co pozwala użytkownikowi na samodzielny dobór charakterystyki (np. gG lub aM) i prądu znamionowego bezpiecznika NH01.
• Jaki jest rozstaw szyn montażowych dla tego modelu? Model ten jest dedykowany do systemów szyn zbiorczych o standardowym rozstawie osiowym 60 mm.
• Czy urządzenie może pracować przy napięciu 690V? Tak, rozłącznik jest w pełni certyfikowany do pracy przy napięciu znamionowym 690V AC w kategoriach użytkowania AC21B i AC22B.
